Замена платы обработки Sony DVP-SR200P

Снятие платы обработки позволяет получить доступ к другим компонентам, таким как DVD-привод и оставшиеся платы.

Шаг 1

Выверните пять винтов Phillips №1 (черные, 3/16"), крепящих крышку к DVD-плееру.

Один винт 3/16" на правой стороне DVD-плеера.

Один винт 3/16" на левой стороне DVD-плеера (напротив другого винта).

Три винта 3/16" на задней панели DVD-плеера.

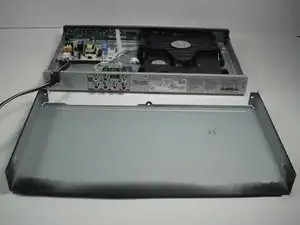

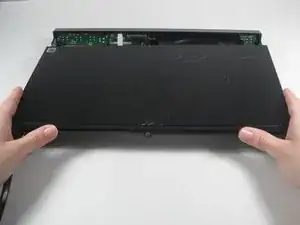

Сдвиньте крышку от передней панели DVD-плеера, пока она полностью не снимется.

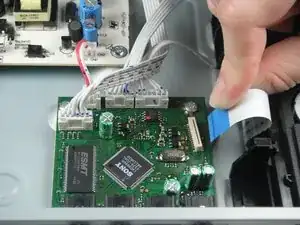

Снимите синюю ленту с платы обработки, аккуратно потянув вверх.

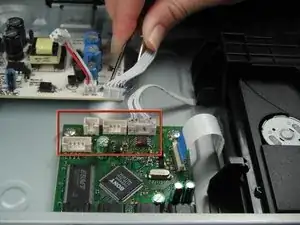

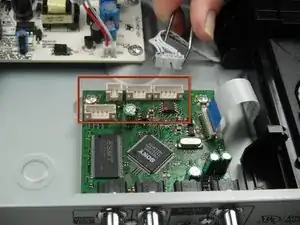

Используя пинцет, отсоедините четыре жгута проводов, подключенных к плате обработки. Начните с провода, расположенного перед рядом из трёх проводов.

Провода могут быть трудны для удаления. Потряхивание их при подъёме может помочь.

Обращайтесь с платой обработки осторожно. Она хрупкая.

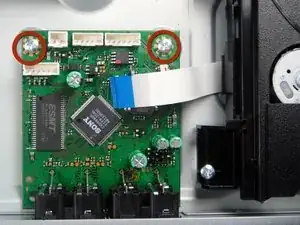

Выверните два винта Phillips №1 (серебристые, 3/16"), расположенные в угловых краях платы обработки.

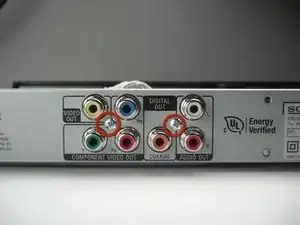

Разверните DVD-плеер так, чтобы вы смотрели на видеовыходы и аудиоразъёмы.

Выверните два винта Phillips №1 (серебристые, 3/16"), расположенные с внешней стороны DVD-плеера.

Плата обработки теперь может быть извлечена и заменена.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
