Замена кнопочной платы Sony DVP-SR200P

Удалите пять винтов с крестообразным шлицем #1 (чёрные, 3/16"), крепящих крышку к DVD-плееру.

Один винт 3/16" с правой стороны DVD-плеера.

Один винт 3/16" с левой стороны DVD-плеера (напротив предыдущего винта).

Три винта 3/16" на задней панели DVD-плеера.

Сдвиньте крышку от передней части DVD-плеера, пока она не снимется.

Снимите синюю ленту с платы обработки, аккуратно потянув вверх.

Используйте пинцет, чтобы отсоединить четыре разъёма проводов, подключённых к плате обработки. Начните с провода, расположенного перед рядком из трёх проводов.

Провода могут быть трудноудаляемыми. Покачивание их при подъёме может помочь вынуть их.

Обращайтесь с платой обработки аккуратно. Она хрупкая.

Выверните два винта с крестообразным шлицем #1 (серебристые, 3/16"), расположенные на двух угловых кромках платы обработки.

Разверните DVD-плеер так, чтобы вы смотрели на видеo- и аудиоразъёмы.

Выверните два винта с крестообразным шлицем #1 (серебристые, 3/16"), расположенные снаружи DVD-плеера.

Плата обработки теперь свободна и её можно снять и заменить.

Разверните DVD-плеер так, чтобы передняя часть плеера была противоположна вам.

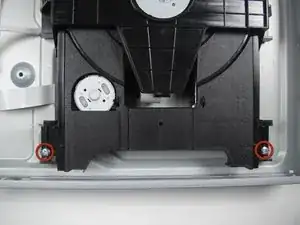

Удалите два винта с крестообразным шлицем #1 (серебристые, 3/16"), которые крепят DVD-привод к днищу плеера.

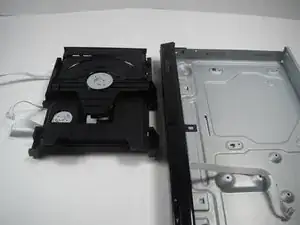

Снимите DVD-привод, потянув его назад и вверх, убедившись, что он не зажат скобами.

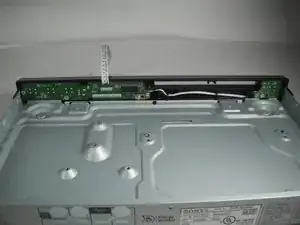

Разверните DVD-плеер так, чтобы кнопочная плата была обращена к вам.

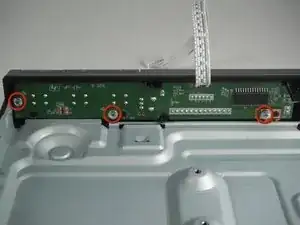

Выверните четыре винта с крестообразным шлицем #1 (серебристые, 3/16") с кнопочной платы.

Три винта 3/16" с более длинной кнопочной платы.

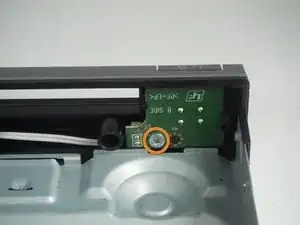

Один винт 3/16" с меньшей кнопочной платы.

Прижмите медную скобу, которая находится рядом с отверстием для самого правого винта длинной платы.

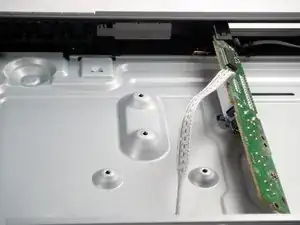

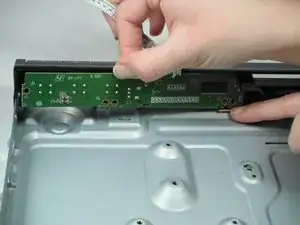

Поднимите длинную кнопочную плату над медной скобой и выньте её из посадочного места.

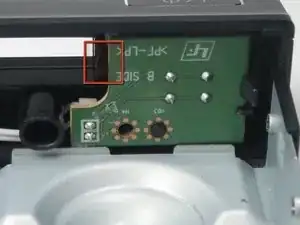

Отодвиньте чёрный пластиковый фиксатор, расположенный примерно в левой центральной части короткой кнопочной платы.

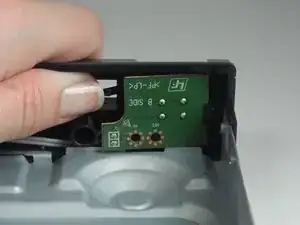

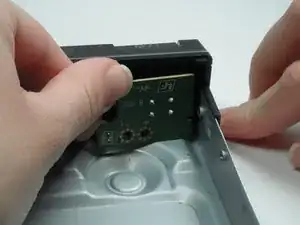

Вытащите короткую кнопочную плату из её посадочного места.

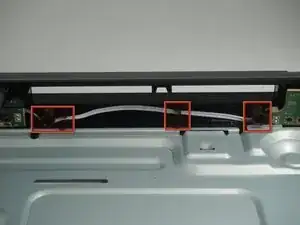

Покачивая, выньте белый провод, соединяющий две платы, из-под пластиковых держателей, фиксирующих провод.

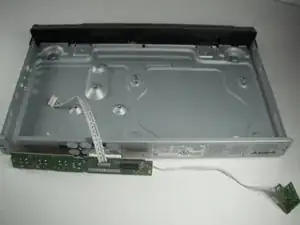

Поднимите кнопку плату из DVD-плеера.
