Замена считывающего устройства DVD Sony DVP-SR200P

Отверните пять винтов Phillips #1 (черные, 3/16"), крепящих крышку к DVD-плееру.

Один винт 3/16" с правой стороны DVD-плеера.

Один винт 3/16" с левой стороны DVD-плеера (напротив другого винта).

Три винта 3/16" на задней панели DVD-плеера.

Сдвиньте крышку от передней части DVD-плеера, пока она полностью не снимется.

Снимите синюю ленту с платы обработки, аккуратно потянув вверх.

Используйте пинцет, чтобы отсоединить четыре разъема проводов, подключенных к плате обработки. Начните с кабеля, расположенного перед рядом из трех кабелей.

Провода могут быть трудными для снятия. Покачивание их при подъеме может помочь вынуть их.

Обращайтесь с платой обработки осторожно. Она хрупкая.

Открутите два винта Phillips #1 (серебристые, 3/16"), расположенные на двух угловых краях платы обработки.

Разверните DVD-плеер так, чтобы Вы смотрели на видеовыходы и аудиовыходы.

Открутите два винта Phillips #1 (серебристые, 3/16"), расположенные снаружи DVD-плеера.

Теперь плата обработки свободна и может быть снята и заменена.

Разверните DVD-плеер так, чтобы передняя панель была от Вас.

Снимите два винта Phillips #1 (серебристые, 3/16"), которые крепят привод DVD к дну DVD-плеера.

Снимите привод DVD, потянув его назад и вверх, следя за тем, чтобы он был свободен от любых креплений.

Переверните привод DVD вверх дном, чтобы соответствовать ориентации на первой фотографии.

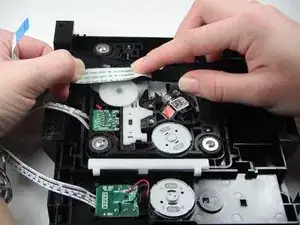

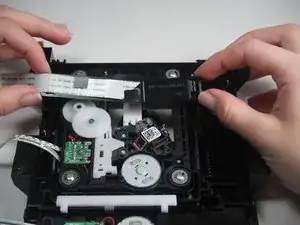

Осторожно извлеките белый ленточный кабель из крепления, удерживающего его, сдвинув его на себя.

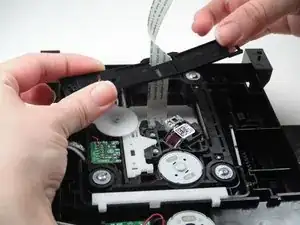

Затем снимите крепление с привода DVD. Аккуратно покачивайте и тяните крепление вверх, пока белый ленточный кабель вытягивается через крепление.

Открутите четыре серебристых винта Phillips #1 3/16", чтобы освободить считывающее устройство DVD от привода DVD.

Снимите считывающее устройство DVD с привода DVD, потянув его вверх.

Считывающее устройство DVD теперь можно заменить.
