Замена инверторной платы Toshiba SD-K740
Это руководство содержит инструкции по снятию правой материнской платы (жёлтой) DVD-плеера Toshiba SD-K740, которая управляет кнопками и функцией питания.
Шаг 1
Перед началом отключите DVD-плеер от сети.
Снимите три винта 7,7 мм на задней панели с помощью отвертки Phillips #0.
Шаг 2
Положите DVD-плеер на бок.
Снимите винт 7,7 мм.
Переверните DVD-плеер на другой бок.
Снимите винт 7,7 мм.
Шаг 3
Переверните DVD-плеер на переднюю панель.
Снимите заднюю панель, поддев её вверх и потянув на себя.
Шаг 4
Положите DVD-плеер верхней частью на рабочую поверхность.
Поднимите и отведите две защёлки, расположенные в середине плеера.
Передняя панель не отсоединится на этом шаге, не применяйте силу.
Шаг 5
Положите DVD-плеер на бок.
Поднимите и сдвиньте вперёд единственную защёлку на боковой стороне.
Передняя панель не отсоединится на этом шаге, не применяйте силу.
Шаг 6
Схватите переднюю панель и потяните вперёд и вправо, чтобы снять её.
Шаг 7

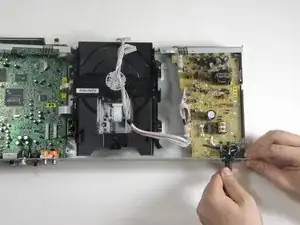

Снимите чёрный хомут, удерживающий два задних ленточных кабеля вместе, раскрутив его.
Шаг 8

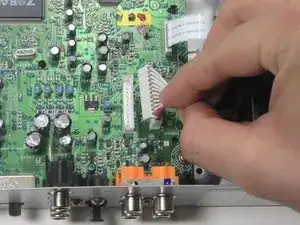

Снимите первый из двух ленточных кабелей, подключённых к материнской плате, потянув вертикально.
Шаг 9

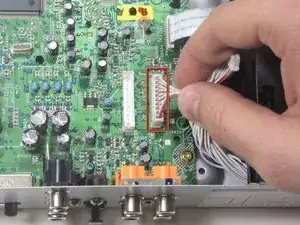

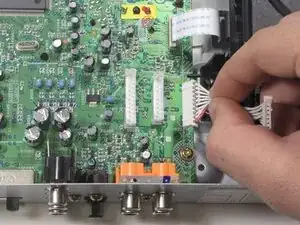

Снимите второй из двух ленточных кабелей, подключённых к материнской плате, потянув вертикально.
Шаг 10

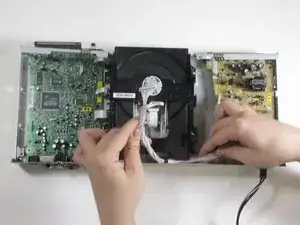

Сдвиньте два кабеля вправо, чтобы освободить их от привода диска.
Не тяните, не дергайте и не прилагайте силу к кабелям; они должны сдвинуться при минимальном усилии.
Шаг 11
Потяните силовой провод вертикально, чтобы отсоединить его от корпуса.
Шаг 12

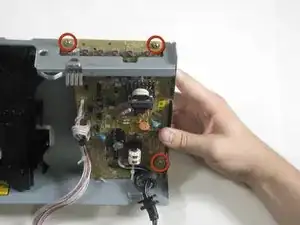

Снимите три винта 0,303 дюйма, крепящие инверторную плату к корпусу, с помощью отвертки Phillips #0.
Шаг 13

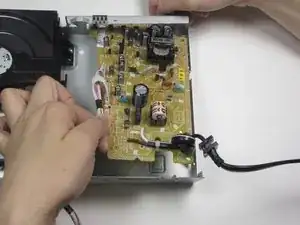

Сдвиньте инверторную плату вперёд и влево, чтобы снять её с опорных выступов.
Шаг 14

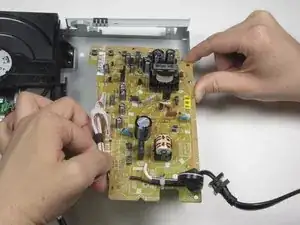

Поднимите инверторную плату с заднего конца и потяните на себя для полного снятия.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
