Замена дисковода Toshiba SD-K740
Это руководство содержит инструкции по снятию дисковода плеера Toshiba SD-K740.
Шаг 1
Перед началом работы отключите питание плеера.
Снимите три винта 7,7 мм с задней панели крестовой отверткой PH0.
Шаг 2
Положите плеер на бок.
Снимите винт 7,7 мм.
Поверните плеер на другой бок.
Снимите винт 7,7 мм.
Шаг 3
Переверните плеер вперед лицевой стороной вниз.
Снимите заднюю панель, приподняв её и потянув на себя.
Шаг 4
Положите плеер верхней частью на рабочую поверхность.
Поднимите и отодвиньте два защёлкивающихся зажима, расположенных в середине плеера.
Передняя панель не отстёгивается на этом этапе — не применяйте силу.
Шаг 5
Положите плеер на бок.
Поднимите и сдвиньте вперёд одиночный защёлкивающийся зажим на боковой стороне.
Передняя панель не отстёгивается на этом этапе — не применяйте силу.
Шаг 6
Схватите переднюю панель и потяните вперёд вправо, чтобы снять её.
Шаг 7

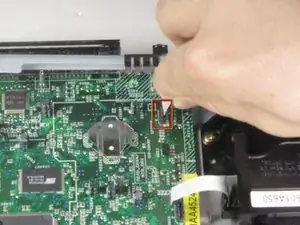

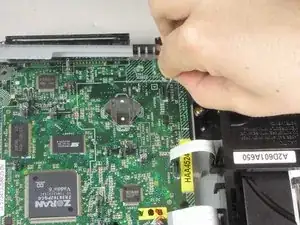

Снимите первый из трёх ленточных кабелей с левой стороны дисковода, аккуратно потянув вертикально.
Шаг 8

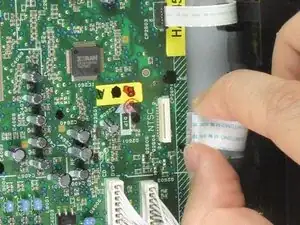

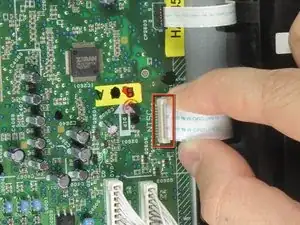

Снимите второй из трёх ленточных кабелей с левой стороны дисковода, аккуратно потянув вертикально.
Шаг 9

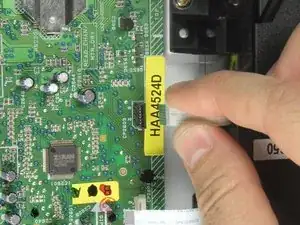

Снимите третий из трёх ленточных кабелей с левой стороны дисковода, аккуратно потянув вертикально.
Шаг 10

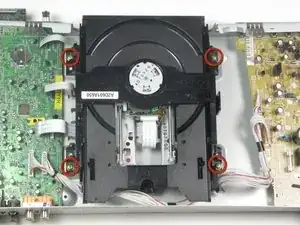

Отвинтите четыре винта, крепящие дисковод, крестовой отверткой PH0.
Шаг 11

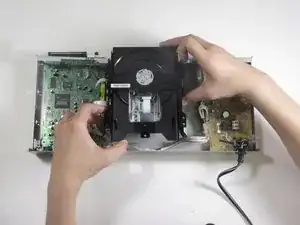

Поднимите дисковод вертикально и извлеките его.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
