Замена платы блока питания Sony DVP-SR200P
Данная инструкция предназначена для замены платы блока питания и сетевого шнура в Sony DVP-SR200P. При обращении с материнской платой и другими хрупкими внутренними компонентами следует соблюдать крайнюю осторожность, чтобы избежать повреждений. Кроме того, существует риск поражения электрическим током, поэтому необходимо быть особенно внимательным. При аккуратном соблюдении наших подробных указаний установка может быть выполнена с умеренной сложностью.
Чтобы замена платы блока питания и сетевого кабеля прошла гладко и успешно, это руководство стремится дать ясный и краткий набор инструкций. На протяжении всей процедуры помните о хрупкости оголённой материнской платы и обращайтесь с ней крайне осторожно. Приступим к восстановлению работы Вашего Sony DVP-SR200P с новой системой питания, следуя нашим пошаговым инструкциям для беспроблемного выполнения.
Шаг 1
Удалите пять винтов с крестообразным шлицем #1 (чёрные, 3/16"), крепящих крышку к DVD-плееру.
Один винт 3/16" с правой стороны DVD-плеера.
Один винт 3/16" с левой стороны DVD-плеера (напротив другого винта).
Три винта 3/16" на задней панели DVD-плеера.
Шаг 2
Сдвиньте крышку от передней части DVD-плеера, пока она полностью не снимется.
Шаг 3
Снимите синюю ленту с платы обработки, аккуратно потянув вверх.
Шаг 4
Используйте пинцет, чтобы отсоединить четыре группы проводов, подключённых к плате обработки. Начните с провода, расположенного перед рядом из трёх проводов.
Провода могут быть трудными для снятия. Покачивание их при подъёме может помочь их отсоединить.
Шаг 5
Обращайтесь с платой обработки осторожно. Она хрупкая.
Открутите два винта с крестообразным шлицем #1 (серебристые, 3/16"), расположенные в углах платы обработки.
Шаг 6
Разверните DVD-плеер так, чтобы перед вами были видеовыходы и аудиоджекы.
Открутите два винта с крестообразным шлицем #1 (серебристые, 3/16"), расположенные на наружной стороне DVD-плеера.
Плата обработки теперь свободна для снятия и замены.
Шаг 7

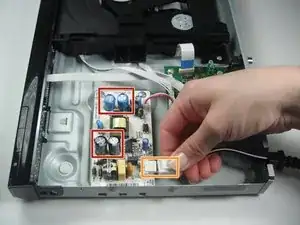

Предупреждение: Плата содержит конденсаторы (они имеют вид цилиндров), которые могут вызвать поражение током при разряде. Старайтесь не прикасаться к ним во время работы. При возможности используйте пробник для разрядки конденсаторов, чтобы безопасно устранить опасный заряд.
Отсоедините разъём питания от платы блока питания, нажав на маленький фиксатор вниз.
Шаг 8
Разверните DVD-плеер так, чтобы задняя панель была обращена от Вас.
Открутите два серебристых винта Phillips #1 длиной 4.8 мм, которые прикрепляют плату блока питания к днищу DVD-плеера.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
