Замена материнской платы (левая) Toshiba SD-K740

Перед началом работы отключите питание плеера.

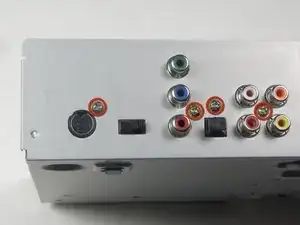

Выверните три винта 7,7 мм на задней панели крестовой отвёрткой PH0.

Положите плеер на бок.

Выверните винт 7,7 мм.

Переверните плеер на другой бок.

Выверните винт 7,7 мм.

Переверните плеер на переднюю панель.

Снимите заднюю панель, поднимая её вверх и тянув на себя.

Положите плеер верхней частью на рабочую поверхность.

Поднимите и отодвиньте две защёлки, расположенные по центру плеера.

Передняя панель при этом не отстёгнется, поэтому не применяйте силу.

Положите плеер на бок.

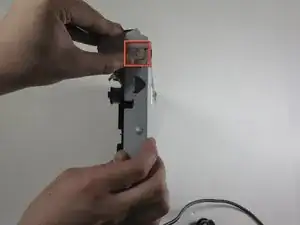

Поднимите и сдвиньте вперёд одну защёлку на боковой стороне.

Передняя панель при этом не отстёгнется, поэтому не применяйте силу.

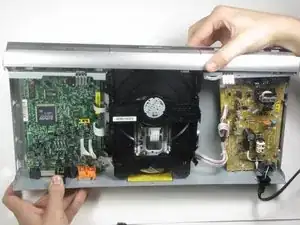

Возьмите переднюю панель и потяните вперёд вправо, чтобы снять её.

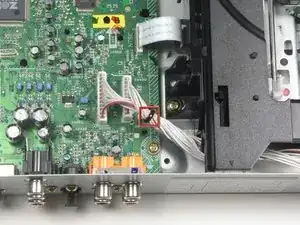

Снимите чёрный хомут, удерживающий два задних шлейфа, раскрутив его.

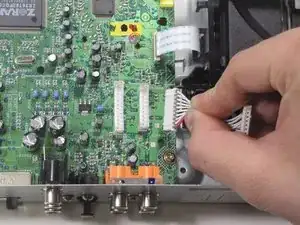

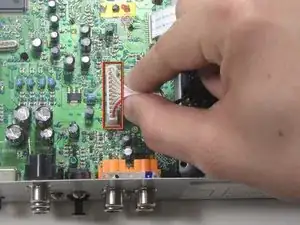

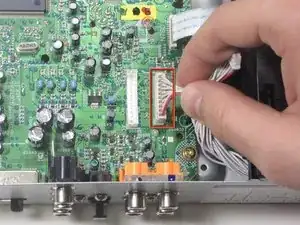

Отсоедините первый из двух многоконтактных кабелей, подключённых к левой материнской плате (зелёной), потянув вертикально.

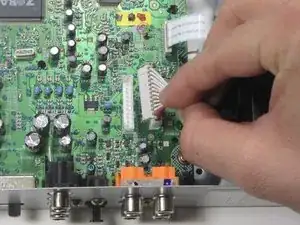

Отсоедините второй из двух многоконтактных кабелей, подключённых к левой материнской плате (зелёной), потянув вертикально.

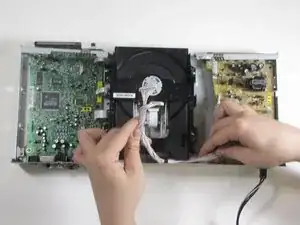

Сдвиньте оба кабеля вправо, чтобы освободить их от дисковода.

Не дергайте и не тяните кабель силой. Он должен легко выскользнуть при минимальном усилии.

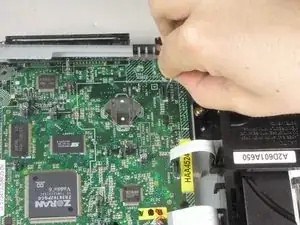

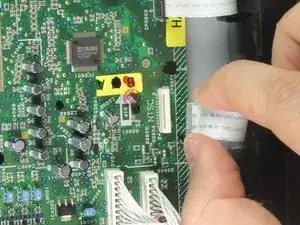

Отсоедините первый из трёх шлейфов слева от дисковода, потянув вертикально.

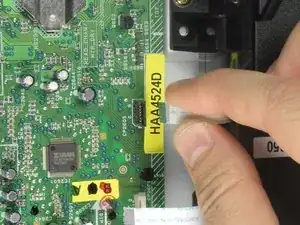

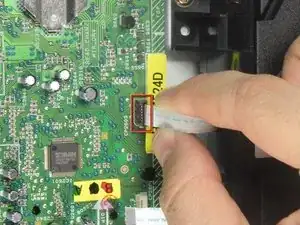

Отсоедините второй из трёх шлейфов слева от дисковода, потянув вертикально.

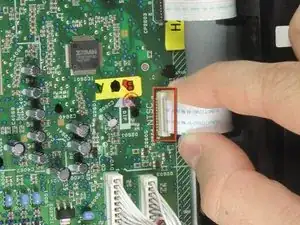

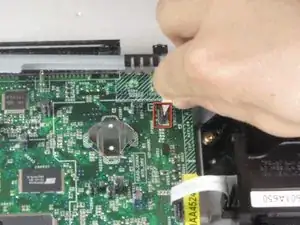

Отсоедините третий из трёх шлейфов слева от дисковода, потянув вертикально.

Положите плеер на переднюю панель так, чтобы задняя часть была направлена к вам.

Выверните четыре винта 0,320 дюйма, крепящие материнскую плату к корпусу.

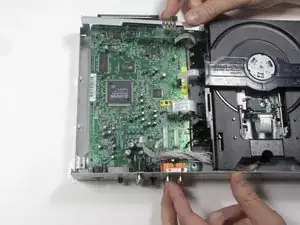

Пододвиньте материнскую плату вперёд на несколько сантиметров, чтобы отсоединить её от корпуса.

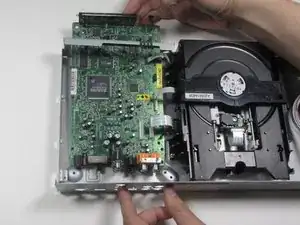

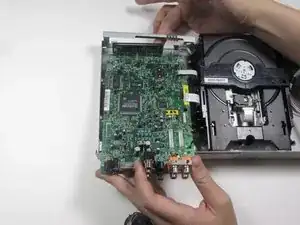

Поднимите материнскую плату сзади и потяните назад (на себя), чтобы полностью извлечь её из корпуса.
