Замена материнской платы Palm IIIc

Следите за всеми частями, снятыми с устройства.

Осторожно снимите крышку устройства. Крышка легко защелкивается и снимается в местах соединения с устройством Palm IIIc.

Используя отвертку с крестовой головкой, открутите четыре винта на задней стороне устройства. Вам, возможно, придется вытащить их руками, когда они будут откручены.

Существует два длинных винта и два коротких винта. Длинные винты находятся на верхней части устройства, а короткие - на нижней.

С помощью лопатки аккуратно подденьте переднюю и заднюю крышки вдоль бокового шва.

Маленькая крышка датчика выпадет, когда будут сняты передняя и задняя крышки. Следите за ней.

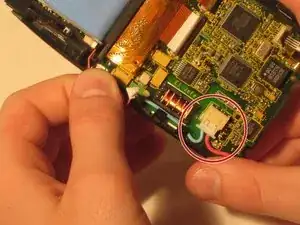

Экраном вниз, отсоедините кабель батареи от материнской платы.

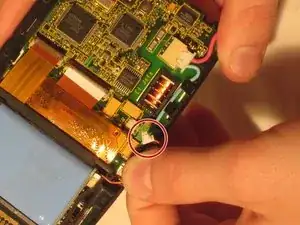

Отсоедините синие и красные кабели экрана.

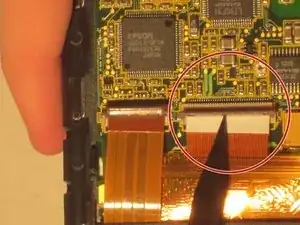

На задней стороне материнской платы в верхней части осторожно поднимите клапан, который удерживает фиксатор ZIF на месте. Это позволит вам извлечь фиксатор ZIF.

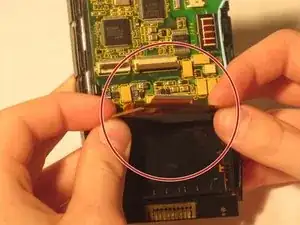

Непосредственно возле нижней части материнской платы будут два фиксатора ZIF. О осторожно поднимите клапан, который удерживает эти фиксаторы, и удалите их.

Осторожно отогните черные зажимы, которые удерживают материнскую плату.

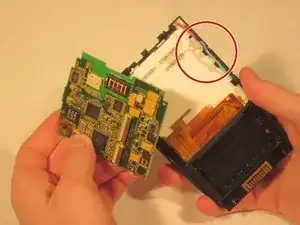

Удалите материнскую плату, начиная с левой стороны, и вытащите ее от зажимов.
