Замена крышки кассеты микрокассетного диктофона Sony M-430

Следуя этому руководству, вы узнаете, как снять крышку кассеты с устройства. Снятие крышки кассеты позволяет установить новую и удалить механизм дек.

Шаг 1

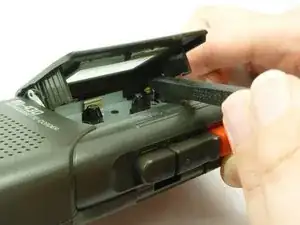

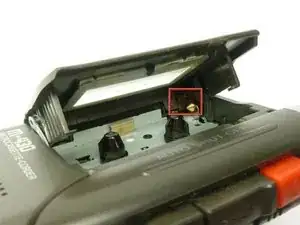

Используя лопатку, приложите давление к заднему углу отсека кассеты к пластиковому язычку, который находится прямо за золотым конусом.

Нажатие на язычок позволяет разделить петлю с корпусом устройства.

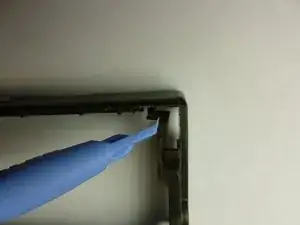

На третьем изображении показан вид язычка, когда устройство разобрано, и иллюстрируется направление, в котором нужно приложить давление.

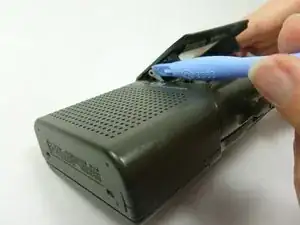

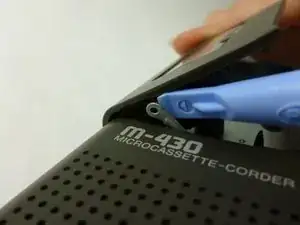

Затем используйте пластиковый инструмент для открытия, чтобы потянуть металлический зажим в сторону динамика.

Зажим должен быть свободен от слота в крышке кассеты.

Будьте осторожны, чтобы не согнуть зажим слишком сильно, так как он может деформироваться.

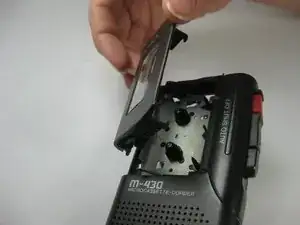

Осторожно поднимите крышку кассеты, убедившись, что язычок и зажим свободны от соединения.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
