Замена ЖК-экрана Palm IIIc

Осторожно снимите пластиковую крышку устройства там, где она соединяется с остальной частью Palm IIIc.

Сохраните крышку устройства.

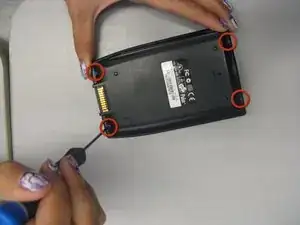

Используя крестовую отвертку, выкрутите четыре винта на задней стороне устройства. После отвинчивания их возможно придётся вынуть вручную.

Следите за четырьмя винтами. Не потеряйте их.

Небольшая крышка датчика выпадет при снятии передней и задней панелей. Сохраните её.

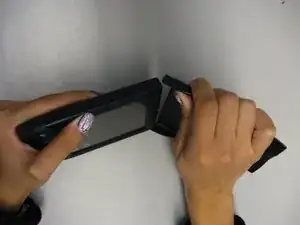

При помощи лопатки осторожно разожмите переднюю и заднюю панели по боковому шву.

Отсоедините кабель аккумулятора от платы и извлеките аккумулятор.

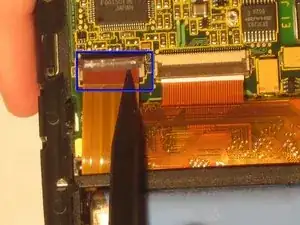

Используйте пинцет, чтобы приподнять ZIF-разъём (коричневую пластиковую защёлку) на задней части платы и отсоединить шлейф, который выглядит как лента.

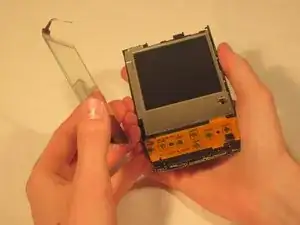

После отсоединения ZIF-разъёма снимите прозрачную защитную крышку экрана с помощью лопатки. Может потребоваться приложить некоторое усилие.

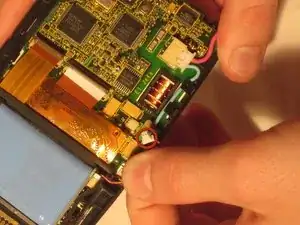

С помощью пинцета отсоедините синие и красные кабели экрана в местах их подключения к плате.

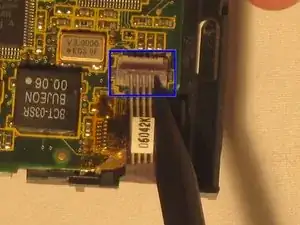

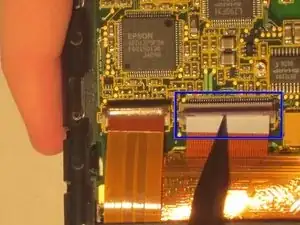

Используя пинцет, приподнимите ещё две защёлки ZIF-разъёмов, чтобы отсоединить шлейфы.

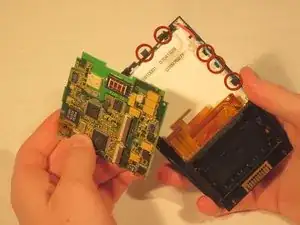

Осторожно оттяните чёрные защёлки внутри корпуса, чтобы отделить плату от устройства. Выньте плату, потянув её к нижнему левому углу.

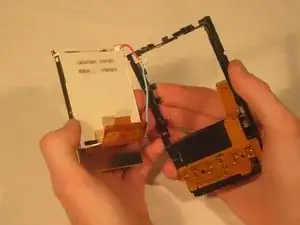

Вытащите экран спереди.

Установите новый экран спереди.

Верните плату на место в корпус так, чтобы она встала под чёрные защёлки. Защёлки ZIF-разъёмов должны совмещаться со своими шлейфами внизу.

Установите пластиковую защитную крышку экрана на переднюю часть устройства и подключите три шлейфа ZIF-разъёмов.

Верните аккумулятор на место.

Подключите кабели аккумулятора и экрана к плате.

Защёлкните переднюю и заднюю крышки обратно на устройстве.

Убедитесь, что вы вставили крышку датчика в верхней части, если она выпала.

Вкрутите четыре винта: длинные сверху и короткие внизу устройства.

Прикрепите крышку устройства обратно в петли.
