Замена механизма деки микрокассетного магнитофона Sony M-430

Используя лопатку, приложите давление в направлении заднего угла отсека кассеты к пластиковой защёлке непосредственно за золотым конусом.

Нажим на защёлку позволяет отделить петлю от корпуса устройства.

На третьем изображении показано, как выглядит защёлка при разборке устройства, и иллюстрируется направление приложения силы.

Далее используйте пластиковый инструмент для вскрытия, чтобы потянуть металлический защёл к динамику.

Защёл должен освободиться от выреза в крышке кассеты.

Будьте осторожны, чтобы не сгибать защёл слишком сильно, так как он может деформироваться.

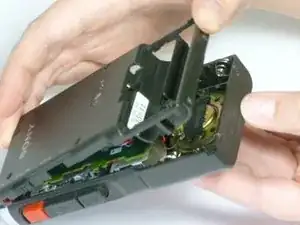

Осторожно приподнимите крышку кассеты, убедившись, что защёлка и язычок свободны от соединения.

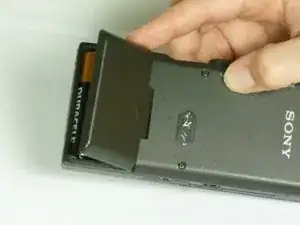

Найдите стрелку на крышке отсека батарей на задней стороне устройства.

Нажимая на стрелку, сдвиньте крышку к нижней части магнитофона до щелчка.

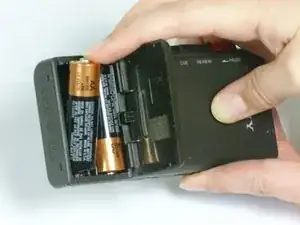

Поднимите крышку и извлеките батареи.

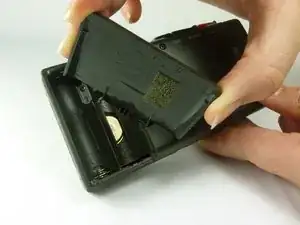

Снимите крышку отсека батарей, сначала наклонив её так, чтобы она образовала прямой угол с остальной частью устройства.

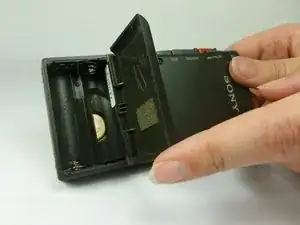

Затем проверните её в сторону, как показано на втором изображении. Крышка должна просто отщёлкнуться.

Возможен риск повреждения: не прикладывайте чрезмерную силу, крышка может сломаться.

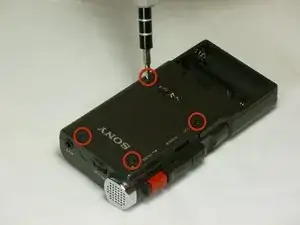

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта (1.7x16 мм) с задней крышки.

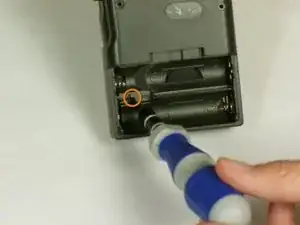

Далее используйте ту же отвертку, чтобы открутить винт (1.7x5 мм), который расположен внутри отсека батарей.

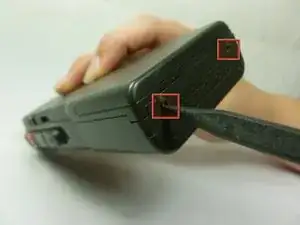

Используйте лопатку, чтобы надавить на две защёлки, расположенные внизу устройства.

Лучше всего нажимать на защёлки под углом вверх (в сторону верха отсека батарей). Возможно потребуется значительная сила, чтобы втолкнуть защёлки.

Плотно удерживая большую половину, снимите заднюю крышку, сначала приподняв в области батарей.

Задняя крышка должна сняться чисто.

Используя пинцет, потяните вверх чёрную ленту, которая фиксирует провода.

Снятие этой ленты позволит отвести провода в сторону для следующего шага.

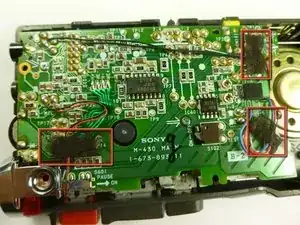

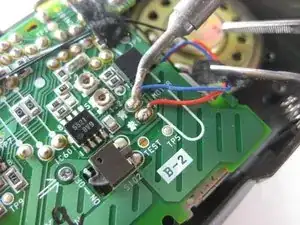

Отпаяйте все провода, соединяющие компоненты с материнской платой.

Будьте осторожны, чтобы не расплавить пайку между контактами.

Красный и синий провода соединяют мотор с материнской платой.

Два чёрных провода соединяют динамик с материнской платой.

Красный и чёрный провода соединяют микрофон с материнской платой.

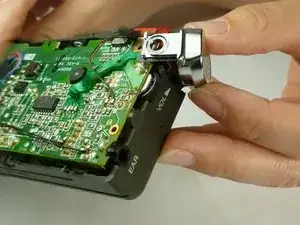

После отпайки соединений микрофона вытащите микрофон прямо из устройства и отложите в сторону.

Осторожно, чтобы не оторвать провода от микрофона.

Снятие микрофона даёт доступ к зелёному ленточному кабелю, который соединяется с механизмом деки.

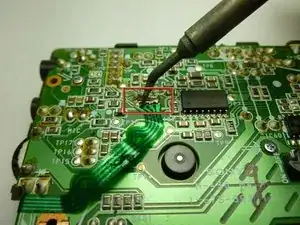

Отпаяйте 4 контакта зелёного ленточного кабеля.

Потяните зелёный ленточный кабель вверх, чтобы отделить его от материнской платы.

Будьте осторожны при подъёме плёнки, она может порваться.

Используя отвертку Phillips #00, выкрутите два винта 1.4x3 мм, удерживающие материнскую плату.

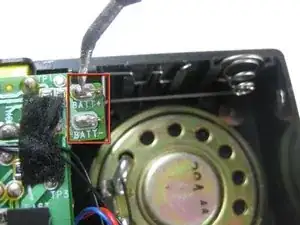

Если на заменяемой материнской плате отсутствуют припаянные провода к клеммам батареи, отпаяйте два батарейных контакта на материнской плате.

Оставьте провода клемм батареи на месте.

Если на заменяемой плате клеммы батареи уже установлены, отпайка не требуется.

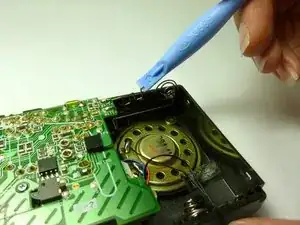

Чтобы снять клеммы батареи, используйте монтажный инструмент, чтобы нажать язычок металлического провода в сторону материнской платы.

Поднимите провод, пока маленький язычок прижат, и вытяните клеммы провода из пластиковых направляющих.

Осторожно, не гните клеммы провода.

Убедитесь, что все соединения отпаяны и винты удалены.

Поднимите материнскую плату вверх, чтобы извлечь её из микрокассетного магнитофона.

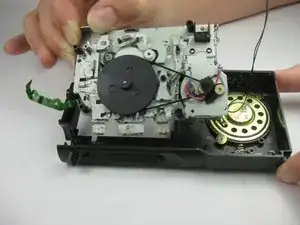

Сначала снимите кнопки с механизма, чтобы можно было извлечь механизм из корпуса.

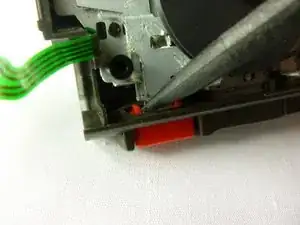

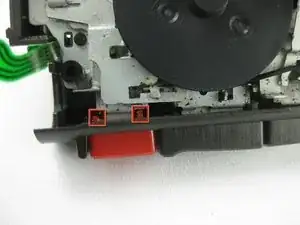

Найдите язычки на каждой кнопке.

Отведите язычок лопаткой от металлического контакта.

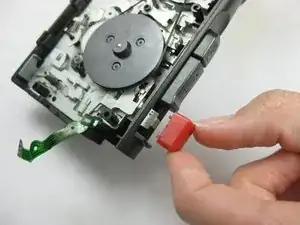

Оттяните кнопку от механизма, чтобы снять её.

Снимите механизм, подняв язычок, как показано.
