Замена динамика микрокассетного рекордера Sony M-430

Найдите стрелку на крышке батареек на задней панели устройства.

Прижав стрелку, передвиньте крышку вниз до щелчка.

Поднимите крышку и извлеките батареи.

Снимите крышку батареи, сначала наклонив её под прямым углом к остальной части устройства.

Затем поверните её в сторону, как показано на втором изображении. Крышка должна легко сняться.

Потенциальный риск повреждения устройства: будьте осторожны, чтобы не приложить слишком много усилий, так как крышка может сломаться.

Используйте отвертку Philip #00, чтобы открутить четыре винта (1,7x16 мм) на задней панели.

Затем используйте ту же отвертку, чтобы открутить винт (1,7x5 мм), расположенный внутри отсека для батарей.

Используйте лопатку, чтобы нажать на две защелки, расположенные на дне устройства.

Лучше всего нажимать на защелки под углом вверх (в сторону верхней части отсека для батарей). Может понадобиться значительное усилие, чтобы нажать на защелки.

Удерживая основную часть крепко, снимите заднюю крышку, предварительно приподняв её в области батарей.

Задняя крышка должна легко сняться.

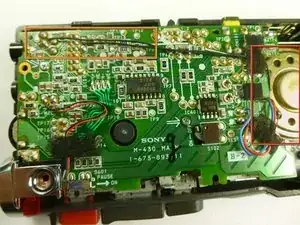

Динамик – это большая золотая круглая деталь, прикреплённая под тем местом, где обычно находятся батареи.

Он подключён к устройству двумя чёрными проводами, которые проходят вдоль одной стороны материнской платы, как показано на верхней части изображения.

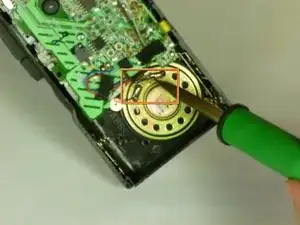

В зависимости от замены динамика, который у вас есть, есть два места, откуда можно отпаять провод.

Если у вашего заменяемого динамика уже есть подключённый провод, отпаивайте старый провод от его соединения с материнской платой.

Если у заменяемого динамика нет провода, отпаивайте старый провод от соединения с повреждённым динамиком.

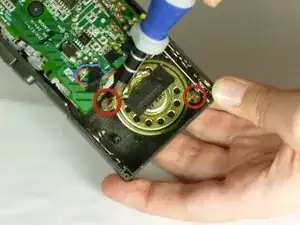

Открутите 2 винта Philip (2x2,5 мм) по краю динамика с помощью отвертки Philip #00.

Используйте пинцет, чтобы снять чёрную ленту с динамика. Поместите ленту на заднюю часть нового динамика.

Теперь, когда динамик отсоединён от устройства, просто наклоните устройство и дайте динамику вывалиться.
