Замена кнопок Palm IIIxe

Переверните устройство передней панелью вниз, извлеките стилус и крышку отсека батарей.

Теперь извлеките две батарейки, потянув за чёрную тканевую язычок.

Помните, при установке батареек оставляйте язычок под ними, чтобы в будущем было легче их извлечь.

Если язычок не виден, воспользуйтесь плоской отвёрткой и аккуратно подденьте батарейки, воздействуя на положительный конец (противоположный стороне с пружиной).

Рекомендуется проводить разборку над подносом, чтобы не потерять мелкие детали. Зип-пакеты отлично подходят для хранения четырёх маленьких винтов в одном месте.

Используя крестовую отвёртку №0 или №00, найдите и выверните четыре винта, удерживающих заднюю крышку устройства.

Обязательно сохраните эти винты в пакете или в другом безопасном месте, чтобы не потерять их.

Возьмите пластиковую лопатку и вставьте её в стык между двумя крышками, затем снимите крышку и отложите в сторону.

Может потребоваться несколько точек поддевания по периметру, чтобы освободить все защёлки, но крышка должна сниматься с небольшим усилием.

Это деликатная часть, возможно, потребуется увеличительное стекло.

Найдите коричневый разъём для последовательного порта с левой стороны устройства. Используя биту плоской отвёртки, отведите наружу маленькие язычки (по одному с каждой стороны), как показано на изображении.

Они должны выдвинуться примерно на 1/16 дюйма (1,5 мм).

Теперь возьмите пинцет и аккуратно извлеките разъём последовательного порта, как показано.

Он гибкий, но не сгибайте его туда-сюда слишком сильно — в конечном итоге он сломается.

Возьмите пластиковую лопатку и аккуратно подденьте печатную плату, освобождая её от пластиковых защёлок по периметру, как показано.

Также нужно поддеть плату от корпуса отсека батареек (изображение 2).

Теперь аккуратно приподнимите плату с правой стороны и положите её на ткань.

Помните, при установке платы поместите её под левые защёлки под углом, затем аккуратно надавите на правую сторону (изображение 3). Также следите, чтобы разъём последовательного порта не мешал.

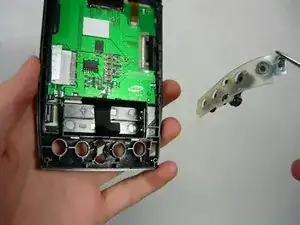

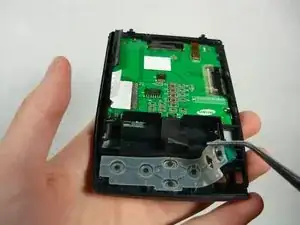

Используйте пинцет или пальцы, чтобы извлечь полосу с физическими кнопками.

Если какие-либо кнопки выпали с полосы, просто установите их обратно: они крепятся в определённой ориентации, не применяйте усилие; обратите внимание на форму отверстия в кнопке.
