Замена микрофона в Sony M-430 Microcassette-Corder

Найдите стрелку на крышке батарейного отсека на задней панели устройства.

Нажав на стрелку, сдвиньте крышку к нижней части диктофона, пока она не защёлкнется.

Поднимите крышку и извлеките батарейки.

Снимите крышку батарейного отсека: сначала наклоните её так, чтобы она образовала прямой угол с остальной частью устройства.

Затем поверните её в сторону, как показано на второй фотографии. Крышка должна легко отщёлкнуться.

Возможный риск повреждения устройства: не прикладывайте слишком сильное усилие, крышка может сломаться.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта (1.7x16 мм) из задней панели.

Далее той же отверткой выкрутите винт (1.7x5 мм), который находится внутри батарейного отсека.

Используйте лопатку, чтобы нажать на две защёлки, расположенные внизу устройства.

Лучше всего нажимать защёлки под углом вверх (в сторону верхней части батарейного отсека). Может потребоваться значительное усилие, чтобы вдавить защёлки.

Удерживая большую половину уверенной рукой, снимите заднюю крышку, сначала поднимая область батарейного отсека.

Задняя крышка должна легко сниматься.

Микрофон — это серебристая круглая деталь над кнопками на вашем устройстве.

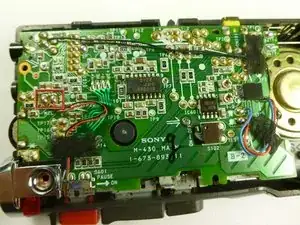

К микрофону подсоединены черный и красный провода, соединяющие его с материнской платой, как показано внизу слева на фото.

Провода зафиксированы куском черной ленты.

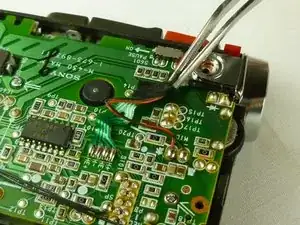

Удалите ленту пинцетом.

Возможный риск повреждения устройства: постарайтесь не тянуть за провода, иначе они могут оторваться от паяных соединений.

Отпаивайте два соединения между проводами и материнской платой. Убедитесь, что два припойных контакта не расплавятся и не слипнутся.

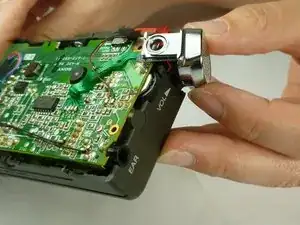

После отключения проводов от материнской платы вы можете просто вытащить микрофон, оттянув его от верхней части устройства.

Возможный риск повреждения устройства: следите, чтобы не оторвать микрофон от его проводов, так как соединение между проводом и микрофоном хрупкое.
