Как собрать Palm IIIc

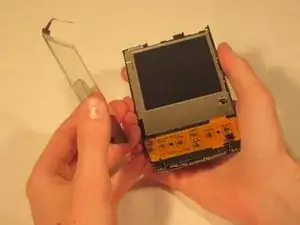

Вставьте экран обратно в корпус, содержащий кнопки.

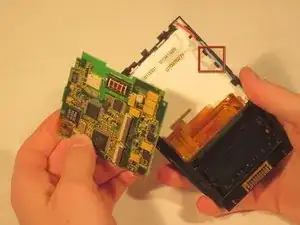

Поместите материнскую плату обратно в корпус справа налево.

Убедитесь, что черные зажимы фиксируют материнскую плату в корпусе.

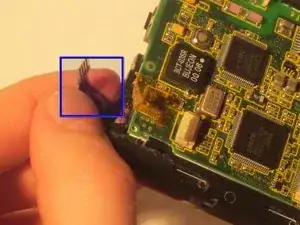

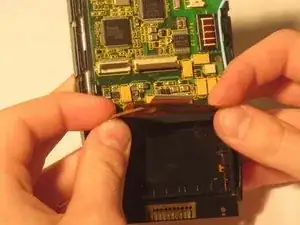

Закрепите два нижних ZIF-разъема в их слотов, открыв клапан и вставив ZIF-разъемы.

Осторожно нажмите на клапан, чтобы зафиксировать ZIF-разъем. Это закрепляет экран и кнопки на материнской плате.

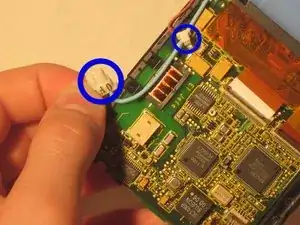

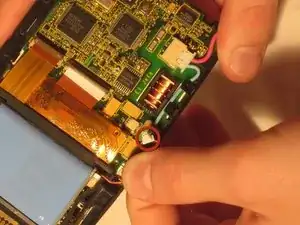

Подключите синие и красные провода экрана к бежевому блокусу, из которого они были сняты.

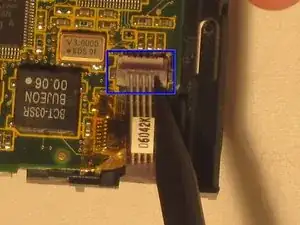

Откройте коробку ZIF-разъема в верхней части материнской платы, аккуратно потянув за клапан вверх.

Вставьте вкладку ZIF в коробку разъема.

Осторожно нажмите на клапан, чтобы зафиксировать вкладку ZIF на месте.

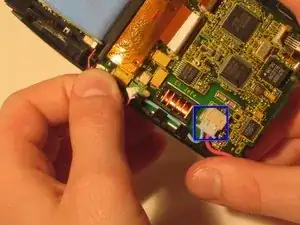

Подключите белый блок на конце красного кабеля, подключенного к батарее, к разъему на материнской плате.

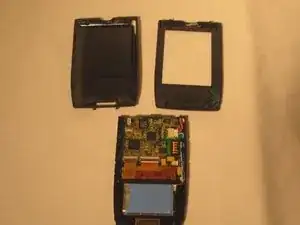

Установите переднюю и заднюю крышки вокруг корпуса, содержащего материнскую плату и экран.

Перед закреплением крышек поместите датчик между передней и задней крышкой в верхней части устройства.

После того, как датчик установлен между двумя крышками, надежно закрепите переднюю и заднюю крышки.

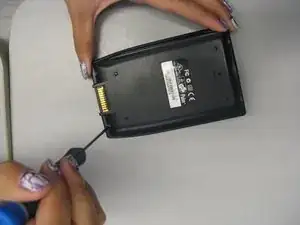

Замените длинные винты на верхней части заднего корпуса с помощью отвертки с крестообразным шлицем.

Замените короткие винты на нижней части заднего корпуса, используя отвертку с крестообразным шлицем.

После установки винтов вставьте стилус.
