Замена дисплея Magellan RoadMate 1200

Снимите четыре резиновые заглушки с задней панели, используя крестообразную отвертку Phillips #00.

Удалите четыре винта, удерживающие крышку, используя крестообразную отвертку Phillips #00.

Снимите заднюю крышку с устройства, разъединив крышку по шву.

Поднимайте крышку медленно — динамик прикручен к задней крышке и подключен к плате.

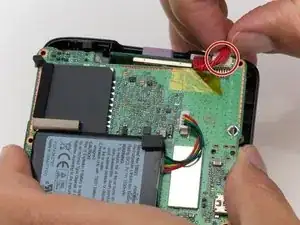

Оттяните провод динамика в горизонтальном направлении за основание от материнской платы.

При сборке убедитесь, что вы подключаете клемму таким же образом. Черный провод должен находиться со стороны, наиболее удаленной от батареи.

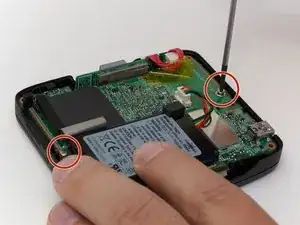

Удалите два винта, расположенные по противоположным сторонам платы.

Поднимите плату и отсоедините провод GPS, потянув горизонтально от его разъема.

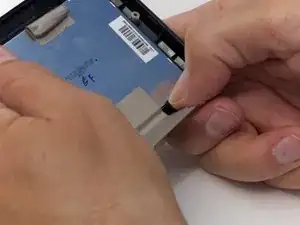

Отклейте ленту, закрепляющую разъем дисплея на логической плате.

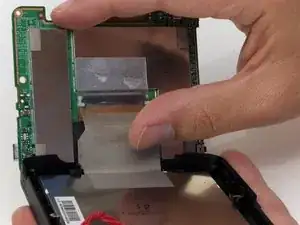

Снимите разъем дисплея с устройства.

Не тяните за кабель — вы можете повредить его. Старайтесь тянуть как можно ближе к вилке.

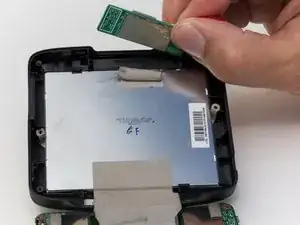

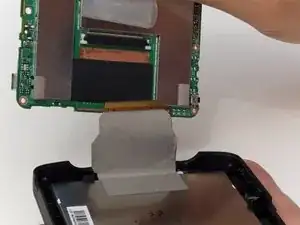

Осторожно откиньте плату, чтобы получить доступ к датчику.

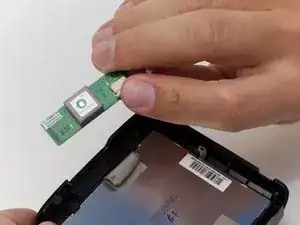

Удалите ленту, удерживающую датчик на дисплее, и извлеките датчик.

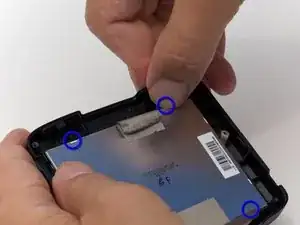

Отстегните 4 защелки, удерживающие дисплей на месте.

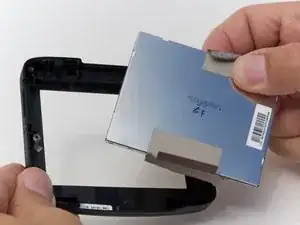

Выведите дисплей из передней крышки.
