Замена батареи Logitech Harmony Touch

Откройте защелку, которая доступ к порту зарядки.

Удалите черную наклейку и выкрутите винт с помощью указанной отвертки.

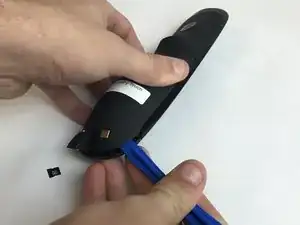

Возьмите пластиковый инструмент для открытия и пройдите им вдоль боковой стороны пульта, чтобы открыть корпус.

При выполнении этого шага есть три провода, соединяющие две части. Будьте осторожны, чтобы не порвать их.

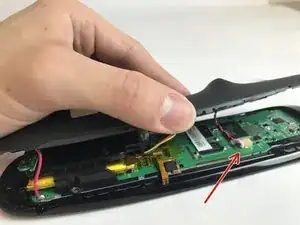

Отсоедините белую скобу, чтобы частично отключить корпус от материнской платы.

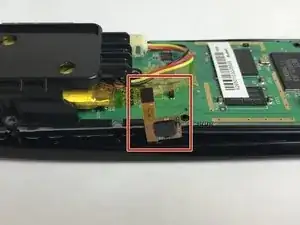

Отогните тонкую желтую пластиковую пленку и отсоедините зажим, находящийся под ней.

Уберите винты, соединяющие материнскую плату с корпусом, с помощью указанной отвертки.

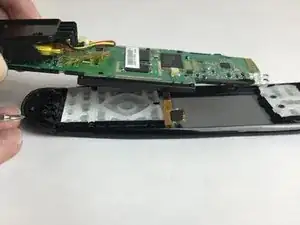

Затем аккуратно извлеките материнскую плату из верхней части корпуса, сначала приподняв низ, а затем потянув.

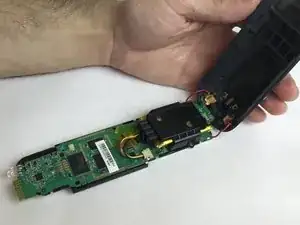

Материнская плата подключена к нижней части корпуса.

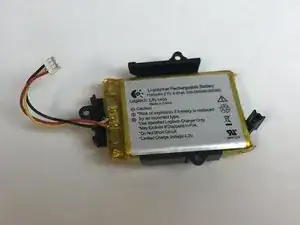

Отсоедините зажим, который соединяет батарею с материнской платой.

Зажим имеет черные, красные и желтые провода, соединенные с ним.

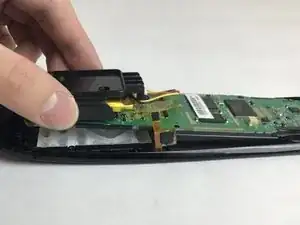

Удалите пластиковое покрытие с батареи с материнской платы.

Батарея может быть приклеена к задней части пластикового щита.

Если батарея приклеена к задней части щита, используйте металлический инструмент для открытия, чтобы аккуратно отковырнуть батарею.
