Замена контактных площадок батареи Logitech Harmony Smart Control

Для выполнения этого руководства требуется пайка. Для руководства по пайке нажмите ниже.

Шаг 1

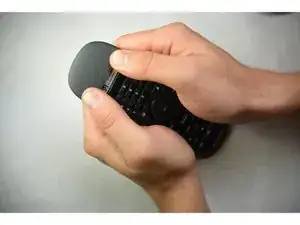

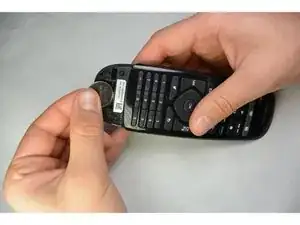

Используйте оба больших пальца, чтобы снять рифленую крышку с пульта дистанционного управления.

После снятия крышки удалите батарею.

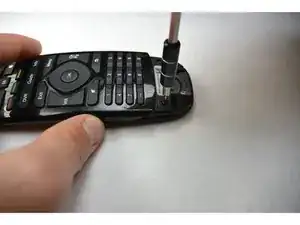

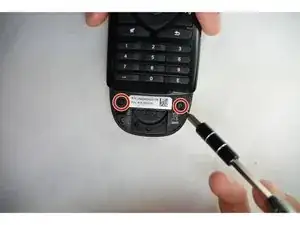

Найдите оба винта Phillips размером 4 мм на пульте. С помощью бит PH00 открутите винты.

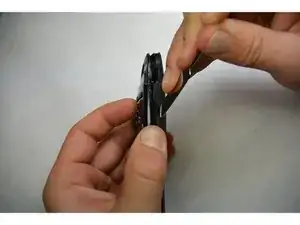

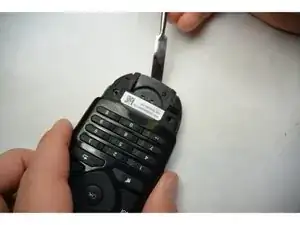

Используйте плоскую отвертку или инструмент для поддевания, чтобы разделить пульт и отделить две части. Начните с нижней части.

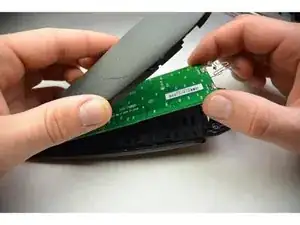

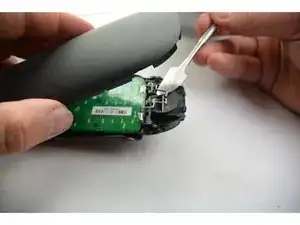

Используя металлический элемент корпуса, подденьте печатную плату вверх. Не отсоединяйте ее от платы.

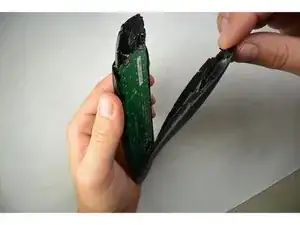

Вытащите печатную плату из корпуса.

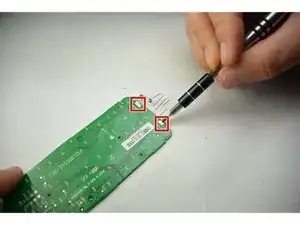

Найдите контактные площадки батареи на печатной плате.

Используя паяльник, удалите старую пайку и контактные площадки батареи. Установите новые контактные площадки и запаяйте их.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
