Замена кнопки сброса Logitech Harmony Smart Control
Это руководство требует пайки, для получения инструкции по пайке нажмите ниже.
Шаг 1

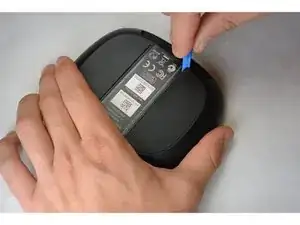

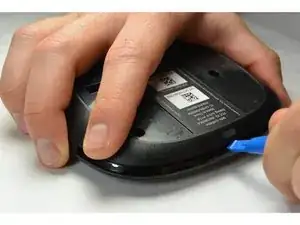

С помощью пластикового инструмента подденьте резиновую вкладку.

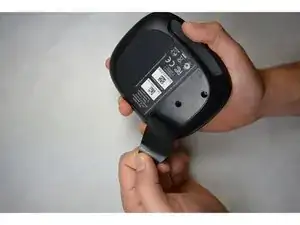

Снизу устройства, придерживая пальцами, аккуратно оттяните резиновую вкладку. Это откроет доступ к отверстиям под винты.
На нижней части хаба повторите вышеуказанный шаг для второй резиновой вкладки.
Шаг 2

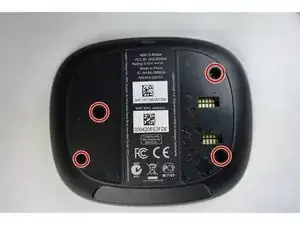

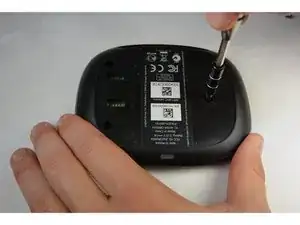

С помощью битки PH00 удалите четыре винта Philips по 6 мм.
Шаг 3

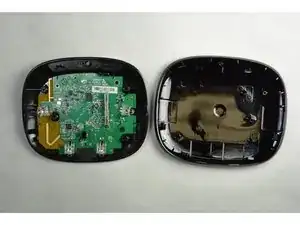

С помощью пластикового инструмента отделите пластиковые детали друг от друга.
Шаг 4

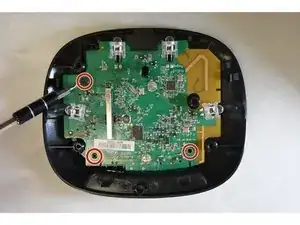

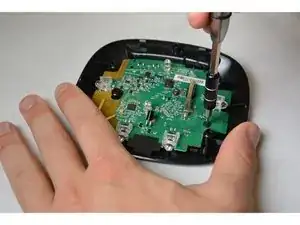

С помощью битки PH00 удалите три винта Philips по 4 мм.
Шаг 5

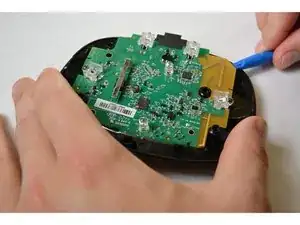

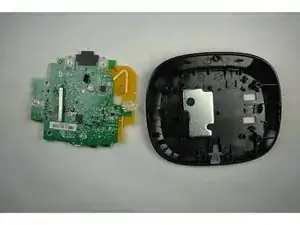

Снимите плату с корпуса, начиная с желтого угла.
Шаг 6

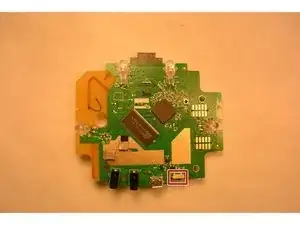

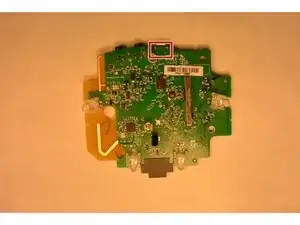

Найдите неисправную кнопку сброса.
Переверните плату, чтобы получить доступ к пайке кнопки сброса.

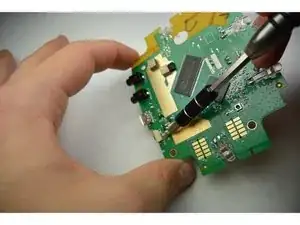

С помощью паяльника удалите припой и кнопку сброса. Установите новую кнопку сброса и запаяйте ее.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
