Конфигурация платы для узлов - RTWS Бранко Керкез

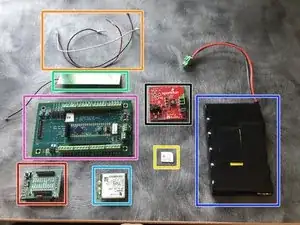

Красные, чёрные и белые провода

Батарея с отсоединяемым блоком

Активированная SIM-карта

Предварительно протестированный модем

Маленькая предварительно протестированная плата

Большая заранее запрограммированная плата

Сотовая антенна

Sunny Buddy

ВСЕГДА настраивайте и подключайте ВСЕ перед подключением к источнику питания/батарее

ВСЕГДА отключайте источник питания/батарею перед внесением изменений в схему

Проверьте любое соединение, выполненное с помощью проводов или винтовых клемм, слегка потянув их возле клеммы

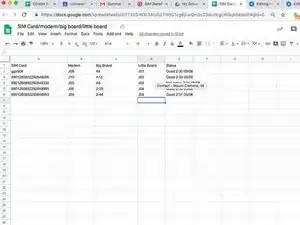

Создайте таблицу Google в командном диске и зафиксируйте соответствующие детали, как показано на фото

Убедитесь, что SIM-карты активированы, проверив их состояние в Twilio при подключении к плате и модему, которые известны как работоспособные.

Ссылка на страницу, где можно проверить подключение SIM-карты в Twilio: https://www.twilio.com/console/wireless/... Страница должна выглядеть как на первом фото

Введите первые два ряда цифр с SIM-карты в поле поиска, чтобы найти её

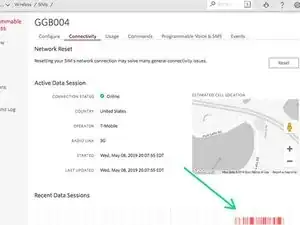

На странице конкретной SIM-карты нажмите «connectivity» и проверьте таймлайн на наличие красных отметок. Пример видно на втором фото.

Подключение в Twilio регистрируется не сразу, поэтому подождите и периодически обновляйте страницу перед тем, как признать SIM-карту неактивной.

Убедитесь, что модем протестирован

Убедитесь, что маленькая плата протестирована

Убедитесь, что большая плата запрограммирована

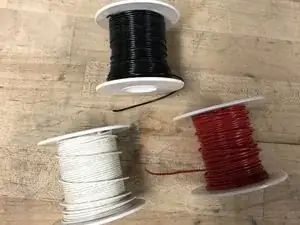

Возьмите красные, чёрные и белые провода со шпулей, как на первом фото

Отрежьте по отрезку длиной шесть дюймов каждого цвета

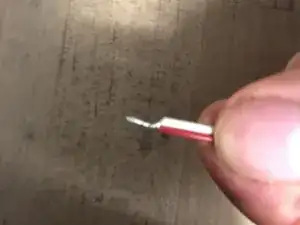

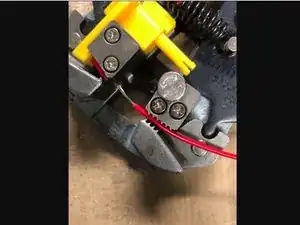

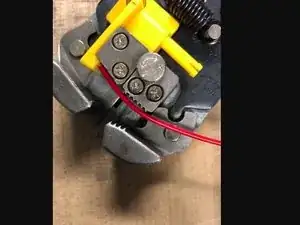

Снимите изоляцию с проводов, поместив их в стриппер и сжав, как показано на втором и третьем фото

Скрутите один конец красного и белого проводов вместе, как на первом фото

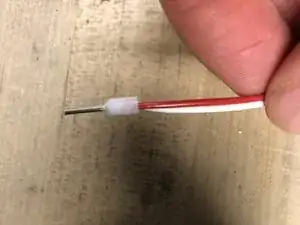

Вставьте провода в клемму, как показано на втором фото. Убедитесь, что они вставлены максимально глубоко

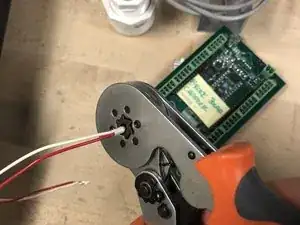

Опрессуйте металлический наконечник клеммы, поместив его в обжимной инструмент и полностью сжав, как на третьем фото

Вставьте оставшиеся концы проводов в клеммы и обожмите их, как описано ранее

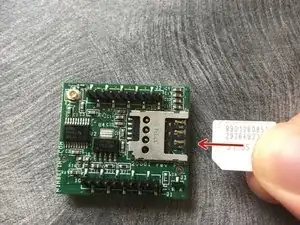

Вставьте SIM-карту в модуль сотовой связи

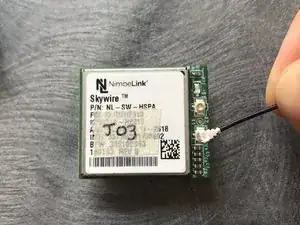

Подключите сотовую антенну к нижнему порту с учётом надписей на модеме

При снятии антенны держите её на месте, чтобы избежать повреждений

Совместите и вставьте контакты модема в маленькую плату, вдавив их до упора, как на первом фото. Убедитесь, что порты модема расположены с той же стороны, что и кнопка маленькой платы.

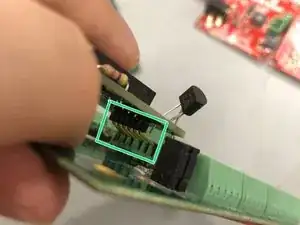

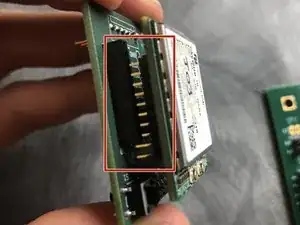

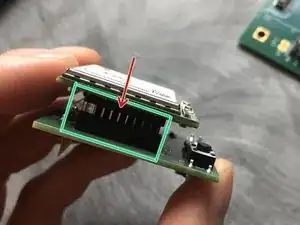

Убедитесь, что ВСЕ контакты выровнены. Второе фото показывает пример несовпадающих контактов

Просто вставьте контакты маленькой платы в большую плату, если она сконфигурирована как на первом фото

Если большая плата сконфигурирована как на втором фото, согните контакты маленькой платы и вставьте их в клеммы, затем зафиксируйте винтами

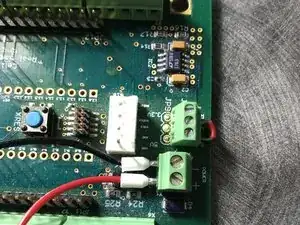

Вкрутите красные и чёрные клеммы в терминал большой платы, как на первом фото

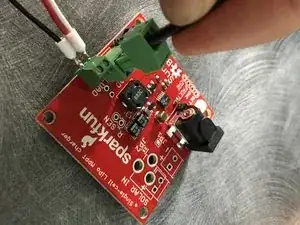

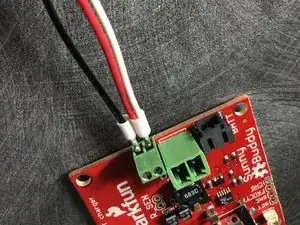

Вкрутите чёрную клемму и объединённые красную и белую клеммы в клемму Sunny Buddy, как на втором фото

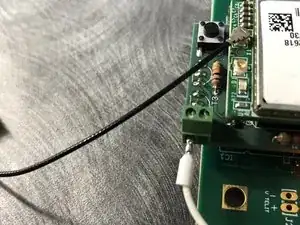

Вкрутите белую клемму в терминал маленькой платы, как на третьем фото

Убедитесь, что клеммы расположены в точно таком же положении, как на фотографиях!

Вставьте батарею, как показано на первом фото

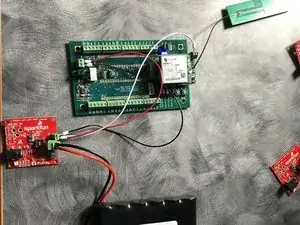

Конечная конфигурация показана на втором фото

Войдите на ту же страницу Twilio и периодически контролируйте подключение

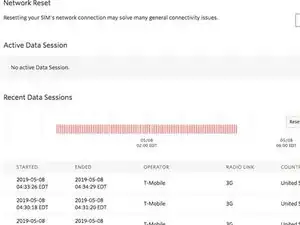

Подключение должно отображать похожую картину, как на первом фото, а загруженные и отправленные пакеты должны быть ненулевыми

Запишите состояние подключения в таблицу Google, созданную на Шаге 4
