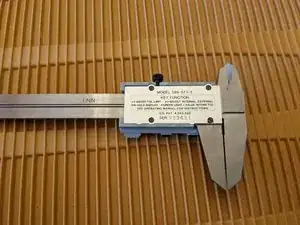

Штангенциркуль Brown & Sharpe 599-571 Удаление коррозии

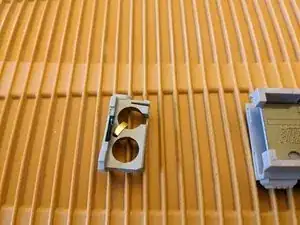

На верхней стороне нажмите на фиксатор и выдвиньте держатель батареек из корпуса. (Я обнаружил коррозию на контакте «-» и на батарейке. Контакт отломался.)

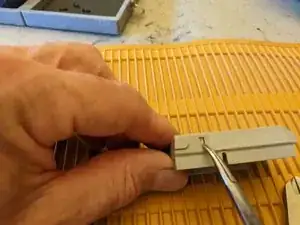

Используя очень маленькую тонкую плоскую отвертку, удалите четыре винта с задней крышки

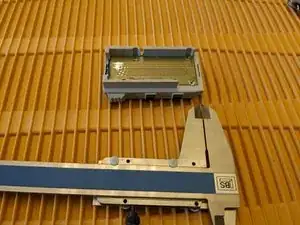

Не помешает очистить направляющую спиртом 95%.

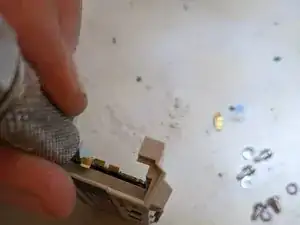

4. Снимите дочернюю плату. Это немного сложно, потому что дочерняя плата приклеена двусторонним скотчем. Не сломайте плату.

a. Аккуратно и медленно подденьте дочернюю плату со стороны отсека для батареек большим пальцем, прикладывая достаточное усилие только для разделения. (Я предупреждал, что это сложно)

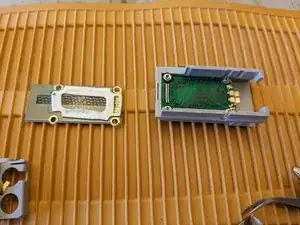

b. Изображение показывает заднюю сторону дочерней платы с двусторонним скотчем, материнская плата все ещё в корпусе с розовым зебровым соединителем

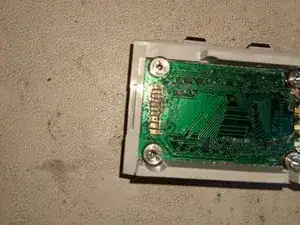

Эти винты также являются гайками для первых четырех удаленных винтов. Для их снятия требуется плоская отвертка с тонким и широким лезвием. Не потеряйте шайбы.

При установке очень важно, чтобы винты заходили прямо!

Восстановите отрицательный контакт

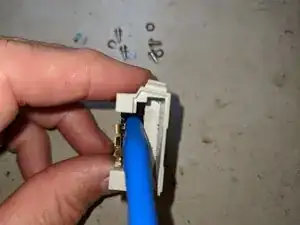

Просуньте нож Exacto между материнской платой и корпусом.

Аналогично снятию дочерней платы, подденьте материнскую плату.

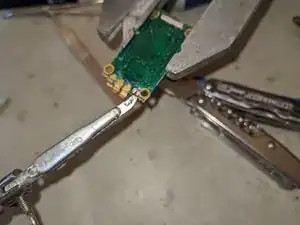

Выпаяйте и удалите остатки отрицательного контакта. (В моем случае это был холодный паяный шов, и контакт оторвался сразу.)

Поместите небольшой кусочек медной проволоки на очень твердую плоскую поверхность.

Разбейте его молотком в плоский лист. Очень плоский и очень тонкий.

С помощью ножниц по металлу вырежьте плоский кусок меди по форме. Обратите внимание, что конец, который будет припаиваться, сужается с одной стороны. Это нужно для того, чтобы учесть шайбу и головку винта, которые будут установлены позже.

Сделайте выступ на конце батарейного контакта.

(извините, у меня нет фотографий задней стороны ЖК-экрана и сопрягаемой стороны материнской платы.)

На ЖК-дисплее есть зебровые соединители. Я этого не делал, но зебровые соединители, вероятно, следует снять и очистить 95% спиртом вместе с поверхностями, к которым они прилегают. Убедитесь, что они установлены на сопрягаемых поверхностях с резиновым фланцем по боковой стороне.

Аккуратно верните материнскую плату на место, равномерно прижав.

Установите обратно четыре шайбы и винта, проявляя крайнюю осторожность, чтобы они вошли прямо.

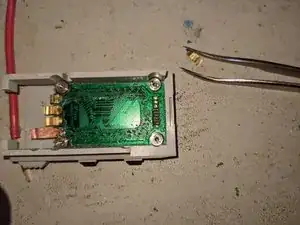

С помощью пинцета извлеките зебровый соединитель между дочерней платой и материнской платой.

Осторожно очистите его 95% спиртом.

На моей фотографии вы видите черные контакты на материнской плате. Их нужно очень тщательно очистить. Средство для очистки электроники не помогло. Обратите внимание, что контакты покрыты золотом. К сожалению, коррозия проникла между золотом и медью, и теперь золото исчезло.

Я очистил контакты, протирая плоской стороной наконечников по контактам, пока они не стали не блестящими, но чистыми. Это голая медь и теперь ещё более подвержена коррозии.

Не храните устройство с батарейками. Вы рискуете оторвать медную площадку с печатной платы. Если это случится, ситуация серьёзная. Устройство всё ещё возможно починить, но процесс выходит за рамки этого документа, требует дополнительных инструментов и очень устойчивой руки. Надеюсь, вам повезло так же, как мне.

Установите зебровый соединитель между дочерней платой и материнской платой на дочернюю плату. Если двусторонний скотч испорчен, вам придется изготовить новый. Толщина очень важна!

Как и с материнской платой, верните дочернюю плату на место.

Закрепите четырьмя винтами.

Рекомендую установить новые батарейки на этом этапе.

Если они выглядят так, как будто установлены неправильно, значит, вы ошиблись.
