Компенсация зондов цифровых и многослойных осциллографов
При использовании осциллографа самым распространенным способом подключения к Вашему прибору (UUT, устройство под испытание) является использование зонда осциллографа. Большинство осциллографов поставляются с зондом для каждого из своих входов. Обычно эту настройку нужно производить только при первоначальной настройке, но целесообразно время от времени проверять зонд, так как правильно компенсированный зонд дает наиболее точное изображение сигнала.
Шаг 1

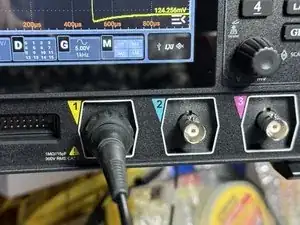

Подключите зонд осциллографа к входному каналу, который собираетесь использовать. Процесс один и тот же независимо от того, какой канал Вы используете. Для этой демонстрации я буду использовать канал 1.

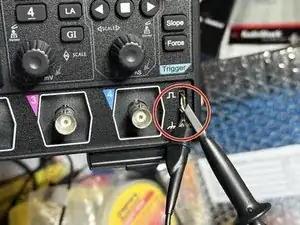

Подключите наконечник зонда к выходу калибровки осциллографа (обычно выход квадратной волны на передней панели). Убедитесь, что наконечник зонда подключен к выходу сигнала, а земля зонда — к земле.

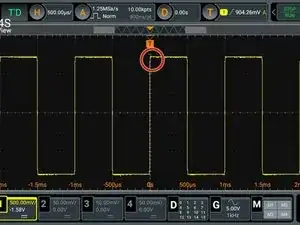

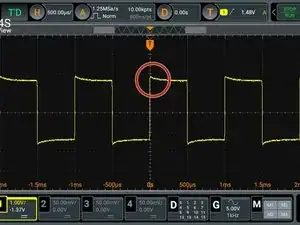

Отрегулируйте триггер осциллографа (или используйте автоматический режим на некоторых моделях), и Вы должны увидеть квадратную волну, как на изображении. Отсутствие равномерности в отклике (см. окруженное место) — это то, что Вы компенсируете.
Шаг 2


Найдите регулировку компенсации на Вашем зонда. На некоторых зонда она действительно находится сбоку, как на изображении, на других — на основании, которая подключается к осциллографу.

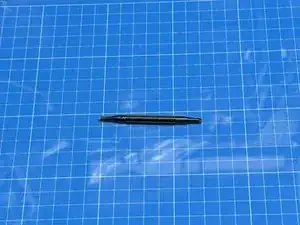

Найдите отвертку для регулировки, которая прилагается к зонда.
Вставьте отвертку в отверстие регулировки, как показано.
Шаг 3


Отрегулируйте винт, наблюдая за дисплеем, пока не получите самую чистую и ровную волну.

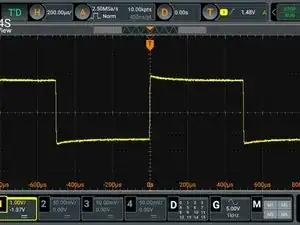

Вы можете отрегулировать горизонтальный диапазон осциллографа, чтобы получить лучшее изображение для работы.

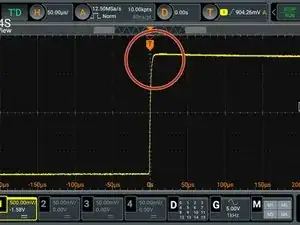

Если Вы действительно увеличите горизонтальную ширину, Вы можете увидеть лишь небольшую кривизну на восходящем фронте волны, это нормально, так как имеется небольшая задержка времени на восходе.
Шаг 4

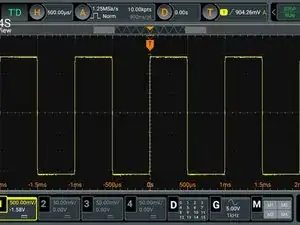

Когда компенсация выполнена правильно, на дисплее будет отображаться красивая ровная квадратная волна.

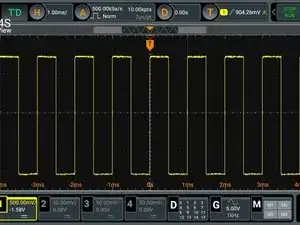

Если Вы измените горизонтальную пропускную способность осциллографа, Вы должны увидеть, что квадратная волна остается плоской в верхней и нижней частях.
Вы закончили. Теперь Вы готовы использовать свой осциллограф для анализа сигналов для отладки и экспериментов с цепями.
Перевод руководства с ifixit.com
Опубликовано 31 декабря 2025 г.
Автор:
rickwag
