Замена материнской платы Bose QuietComfort 25
В этих шагах описывается замена материнской платы QC25, одна из которых находится в каждом наушнике. Обратите внимание, что данное руководство требует точной пайки очень мелких компонентов и не рекомендуется для людей с слабым сердцем.
Шаг 1

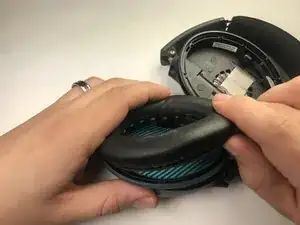

Начните ремонт, сняв накладку на ухо.
Накладка удерживается несколькими небольшими пластиковыми зажимами. Осторожно подденьте её пластиковым инструментом или ногтями.
Шаг 2
Затем снимите мягкую подкладку за накладкой. Она удерживается клеем и легко снимается вручную.
Шаг 3

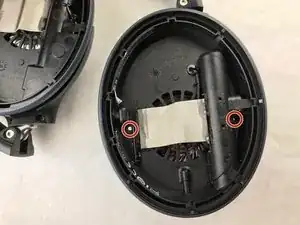

После того как мягкая подкладка снята, откроются два винта.
Осторожно удалите два винта длиной 5 мм с помощью прецизионной отвертки (PH00) и отложите в сторону.
Шаг 4

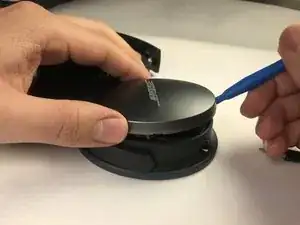

Переверните наушники и осторожно подденьте по краю внешней крышки наушника.
Попробуйте пластиковый инструмент перед тем, как использовать более жесткие металлические.
Эта крышка снимется при умеренном давлении.
Шаг 5

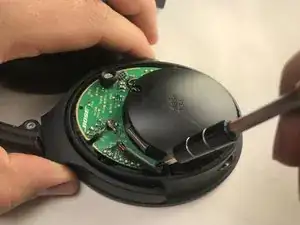

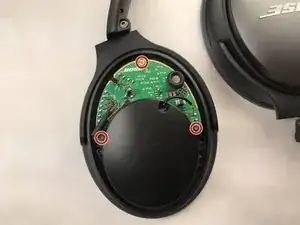

Существует 3 винта, удерживающих материнскую плату в наушнике.
Удалите эти винты, чтобы упростить следующий шаг.
Шаг 6

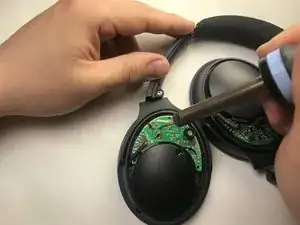

После того как материнская плата открыта, нужно удалить все припаянные соединения.
Будьте осторожны на этом этапе и запомните положение каждого провода.
Этот шаг должен выполняться только человеком с опытом пайки мелких компонентов, так как неправильные методы могут привести к необратимым повреждениям. Чтобы помочь с этим шагом, смотрите это руководство о Как паять и отпаивать соединения
Шаг 7
После удаления всех припаянных соединений материнская плата может быть снята вручную.
Все соединения необходимо будет заново припаяны на свои места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
