Замена кабеля отрицательного напряжения аккумулятора Bose QuietComfort 15
Если QuietComfort 15 не включается каждый раз или требует нажатия на крышку аккумулятора для работы, кабель отрицательной стороны аккумулятора может быть поврежден. Это руководство о том, как его заменить.
Шаг 1

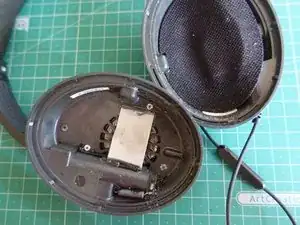

Удалите защитную подстилку (с той стороны, где находится аккумулятор)
Шаг 2
Открутите все 4 винта и снимите пластиковые крышки
Шаг 3

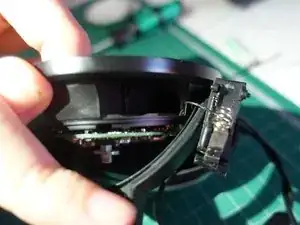

Снимите эту наклейку с крышки, чтобы открыть петлю двери аккумулятора. Нажмите на петлю с помощью проводка, чтобы снять дверь.
Шаг 4

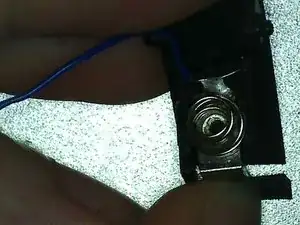

Перерезайте провод, соединяющий дверь.
Шаг 5
Потяните за другой конец кабеля (правильная точка пайки показана). Обратите внимание на то, через какое отверстие провод проходит к печатной плате
Пропустите заменяющий кабель через то же отверстие
Шаг 6
Отпаяйте старый провод с обоих концов и припаивайте новый с обоих концов
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
