Замена аудиоразъёма Bose QuietComfort 35 II (модель 789564‑0010)
У некоторых пользователей Bose QuietComfort 35 II (модель: 789564-0010) может наблюдаться прерывание звука при движении кабеля аудиопорта. Это может указывать на неисправный аудиоразъём.
В этом руководстве показано, как удалить и заменить стереоразъём аудиовыхода. Если вы устанавливаете новый аудиоразъём, может быть полезно следующее руководство по пайке: Как паять и выпаивать соединения.
Меры предосторожности:
- Клей удерживает войлочные накладки на месте, поэтому при сборке их возможно потребуется приклеить заново. Запчасти для войлочных накладок не доступны.
- Шаг 7 требует навыков пайки и точности. Если у вас нет опыта пайки, обратитесь за помощью.
Шаг 1

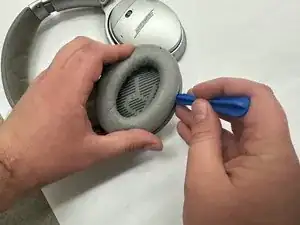

Используйте пластиковый инструмент для вскрытия, чтобы снять амбушюр. Подденьте аккуратно, пока шов не отойдёт от пластиковых защёлок.
Шаг 2
Для этих войлочных накладок нет запасных частей

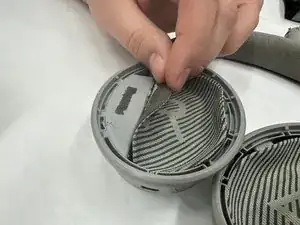

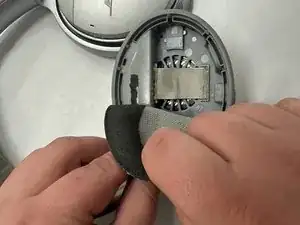

Осторожно оторвите войлочные накладки «L» и «R» пальцами.
Примечание: накладки приклеены и не подлежат замене, поэтому отложите их в безопасное место.
Совет: используйте минимальную силу, чтобы не порвать; при сборке, возможно, придётся приклеить их заново.
Шаг 3

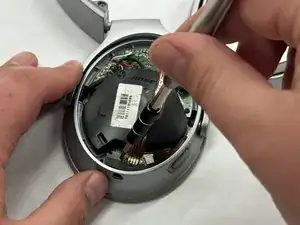

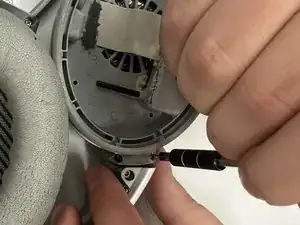

Отверткой Philips #000 снимите два серебристых винта длиной 7 мм изнутри и отсоедините заднюю крышку.
Шаг 4

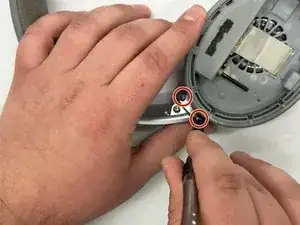

Отверткой Philips #000 отвинтите два серебристых винта длиной 5 мм, крепящие наушник к оголовью.
Шаг 5

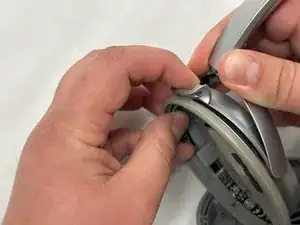

Вставьте плоский конец металлической лопатки между чашкой наушника и шарниром оголовья.
Вставьте плоский конец металлической лопатки между чашкой наушника и шарниром оголовья. Аккуратно подденьте наружу, пока чашка не соскользнёт.
Примечание: металлическая лопатка — плоский инструмент для создания рычага. Используйте осторожно, чтобы не повредить пластик.
Шаг 6

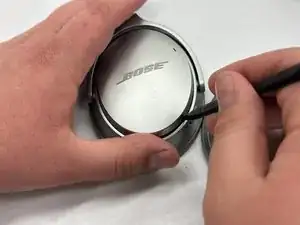

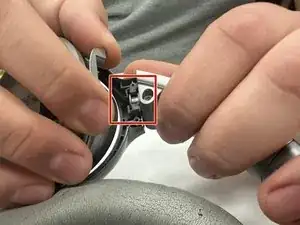

Используйте лопатку, чтобы отщёлкнуть серебристую крышку с внешней стороны наушника.
Используйте лопатку, чтобы отщёлкнуть серебристую крышку с внешней стороны наушника. Подденьте аккуратно, пока не услышите характерный щелчок, означающий, что крышка отделилась от основания.
Шаг 7
Внимание: этот шаг требует навыков пайки и точности. Если у вас нет опыта пайки, обратитесь за помощью.

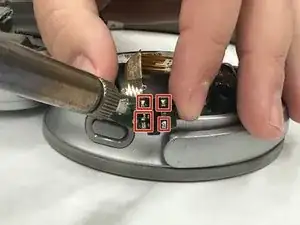

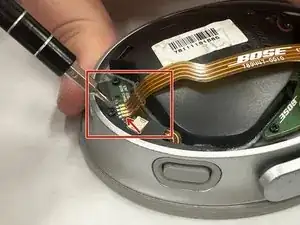

Нагрейте паяльником паяные соединения рядом с портом подключения аудиокабеля.
Нагрейте паяльником паяные соединения рядом с портом подключения аудиокабеля. Одновременно применяйте оплетку для удаления расплавленного припоя и освобождения ленточного кабеля.

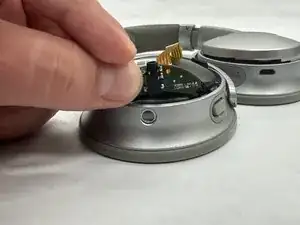

Нагрейте паяльником паяные соединения рядом с портом подключения аудиокабеля. Одновременно применяйте оплетку для удаления расплавленного припоя и освобождения ленточного кабеля. Как только припой удалён, аккуратно поднимите и извлеките ленточный кабель пинцетом — избегайте вытягивания кабеля за саму ленту.
Шаг 8
Установите запасной ленточный кабель и сборку аудиоразъёма.
По желанию: выпаяйте пять контактных штифтов аудиоразъёма. Затем замените сам аудиоразъём на новый.
Заключение
Поздравляем — вы успешно заменили аудиоразъём на ваших наушниках Bose QuietComfort 35 II.
Перед сборкой сравните новые и старые детали, чтобы убедиться в их совместимости. Соберите наушники, выполнив шаги руководства в обратном порядке:
- Надёжно припаяйте ленточный кабель и аудиоразъём.
- Установите чашку на оголовье и закрепите все винты.
- Верните войлочные накладки на место и при необходимости заново нанесите клей.
- Защёлкните серебристую заднюю крышку и вставьте амбушюр.
- Проверьте работу звука и механическую посадку перед окончательным закрытием наушников.
