Снятие отломанных частей штекера
Это руководство предназначено для замены гнезда/штекера или удаления частей, которые отломались внутри наушников от штекера. Прочтите инструкцию полностью и убедитесь, что вы уверены в своих действиях, прежде чем приступать к разборке.
Шаг 1

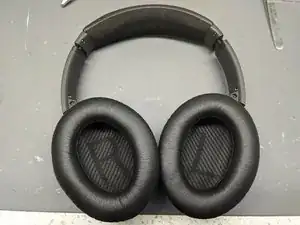

Положите наушники так, чтобы амбушюры были обращены к вам

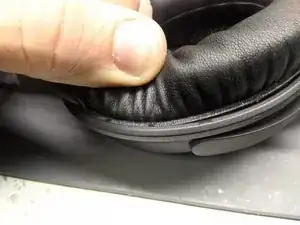

Амбушюры удерживаются маленькими защёлками по периметру. Снимите их вручную
Шаг 2

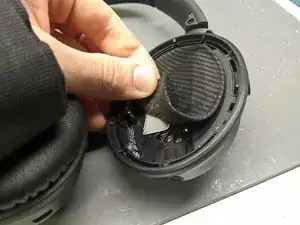

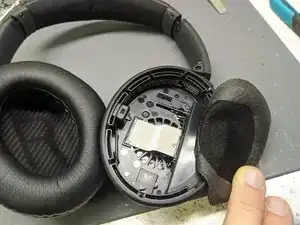

Подкладка приклеена двумя кусочками двустороннего скотча. Нужно лишь отслоить левый кусочек, как показано
Будьте осторожны, чтобы не порвать подкладку
Шаг 3

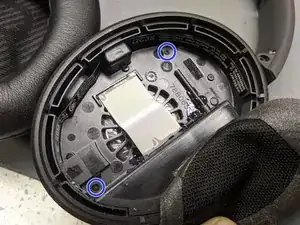

Сначала отвинтите два маленьких винта с крестовым шлицем, фиксирующих заднюю крышку к корпусу

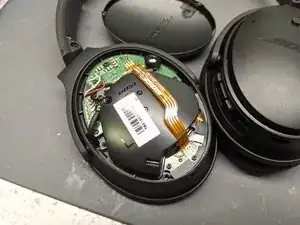

Переверните наушники и аккуратно отведите заднюю крышку от корпуса. При необходимости используйте мягкие пластиковые инструменты, чтобы не поцарапать крышку
Шаг 4

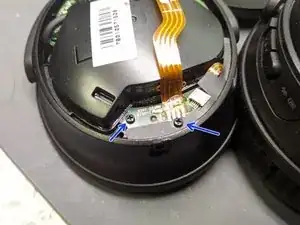

Снимите два маленьких, более коротких винта с крестовым шлицем, фиксирующих плату к корпусу
Плата теперь удерживается виниловой лентой (чёрной) и двумя шлейфами

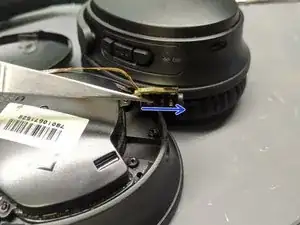

Если вы только удаляете отломанные части штекера, не отсоединяйте эти шлейфы — будьте осторожны, чтобы не повредить их! Вместо этого просто приподнимите плату настолько, чтобы проткнуть штекер пинцетом или похожим инструментом и вытолкнуть отломки
Если вы заменяете штекер, отсоедините шлейфы (один припайон к плате) от платы и замените плату
Заключение
Сборка проводится в обратном порядке — ничего неожиданного. По желанию замените амбушюры, подкладку или двусторонний скотч в процессе.
Перевод руководства с ifixit.com
