Сравнение печатных плат оригинальных и поддельных Bose QC20i
Мы подготовили несколько фотографий, на которых изображены оригинальная печатная плата Bose QC20 и поддельная печатная плата Bose QC20. (Оригинальные фотографии взяты с https://www.head-fi.org/threads/bose-qui... (внизу) и https://imagebin.ca/v/2NN1A5BBrCjf. (Спасибо обоим) Подделки (к сожалению) мои.
Также благодарим Джордана Дицлера за его видео на YouTube о том, как определить подделку без разбора: https://www.youtube.com/watch?v=VLgD9tOS...
Шаг 1

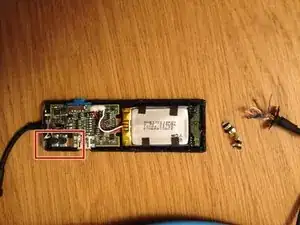

Это оригинальные печатные платы Bose QC20. Обратите внимание на большие дроссели (выделены)
Обратите внимание, что от батареи к плате идут 3 соединения (черный, белый и красный).
Также обратите внимание, что соединения батареи (черные, белые, красные провода) склеены белым клеем с платой.
Шаг 2

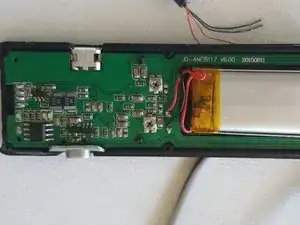

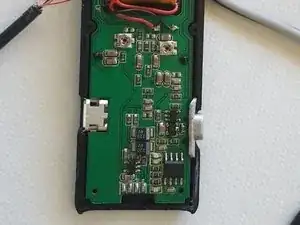

Это фотографии поддельной печатной платы Bose QC20.
Обратите внимание на простоту схемы по сравнению с оригинальной.
У батареи только 2 соединения, и они не на месте.
Также обратите внимание, что на плате нет дросселей, как на оригинальной печатной плате.
Четыре точки пайки (слева на первом фото) и снизу (на втором фото) - это места, где разъем для наушников отломался от контроллера при первом использовании.
Шаг 3

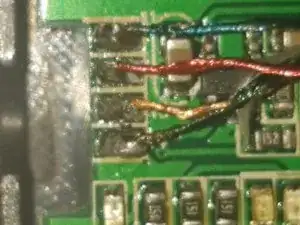

Так что, если вам не повезло и вы купили поддельные Bose QC20, и ваш разъем для наушников отломался, вот правильная переоборудовка. Сверху вниз: Зеленый, Красный, Желтый, Черный.
(Я вернул свои деньги продавцу — надеюсь, у вас тоже получится!)
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
