Замена аккумулятора Bose QuietComfort 35

Амбушюры наушников Bose QC 35 закреплены небольшими пластиковыми защёлками.

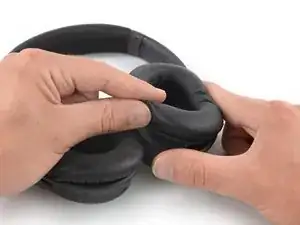

Возьмите амбушюр левого наушника и аккуратно потяните его к центру чашки, чтобы освободить от пластиковой защёлки, удерживающей его на месте.

Повторите эту операцию для всех защёлок, удерживающих амбушюр.

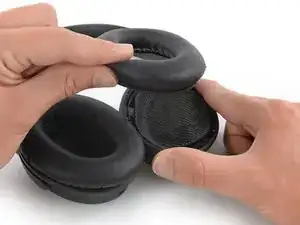

Снимите амбушюр левого наушника.

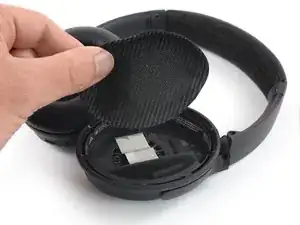

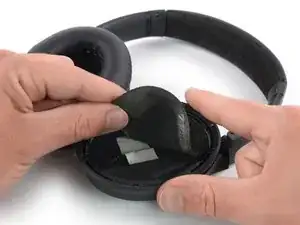

Осторожно отлепите защитную ткань, покрывающую внутреннюю часть чашки наушника.

Защитная ткань зафиксирована слабым клеем. Если ткань начинает рваться при снятии, подогрейте iOpener и приложите к ткани или используйте фен/тепловую пушку на самой низкой температуре, чтобы ослабить клей.

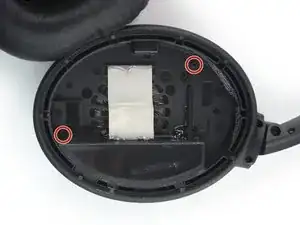

Выкрутите два винта Phillips #00 (длина 6.2 мм).

Переверните наушники.

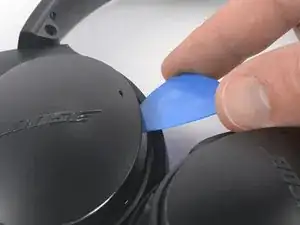

Вставьте монтажную лопатку в зазор между пластиковой крышкой и рамкой чашки наушника.

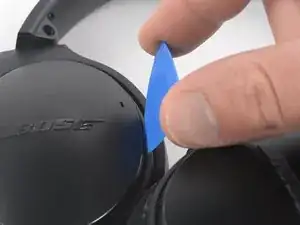

С помощью лопатки приподнимите пластиковую крышку левого наушника.

Снимите пластиковую крышку.

Чтобы избежать расплавления диафрагмы динамика из‑за воздействия слишком большого тепла на следующих этапах, мы советуем подготовить защиту.

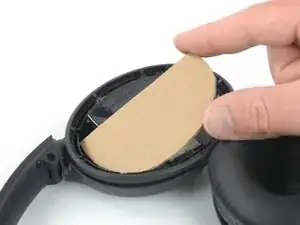

Вырежьте картон, как показано на фотографиях, чтобы он закрывал всё внутри чашки, кроме крышки аккумулятора.

Поместите картонную защиту внутрь левой чашки наушника.

Даже с защитой от тепла мы настоятельно рекомендуем начинать с низкой температуры, чтобы ослабить клей крышки аккумулятора, и постепенно повышать её (максимум до 100°C), если клей не размягчается.

Не направляйте тепловую пушку вертикально на крышку аккумулятора — держите её под плоским углом, обращённую к ровному краю крышки.

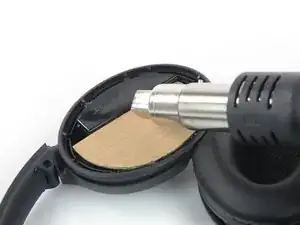

Используйте тепловую пушку, чтобы ослабить клей под краем крышки аккумулятора.

Избегайте прокола аккумулятора в последующих действиях. Не используйте металлические инструменты и не прикладывайте чрезмерную силу при работе рядом с аккумулятором.

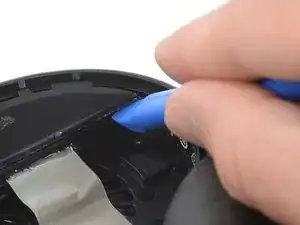

Вставьте край монтажного инструмента под нижний угол крышки аккумулятора. Для этого потребуется некоторое усилие.

Проведите монтажным инструментом вдоль края крышки аккумулятора, чтобы ослабить клей под ней и создать небольшой зазор.

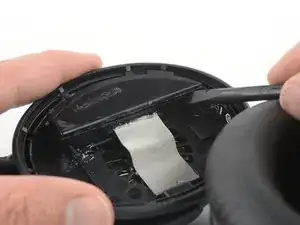

Вставьте плоский конец лопатки между крышкой аккумулятора и самим аккумулятором.

Не используйте лопатку как рычаг при работе вблизи аккумулятора.

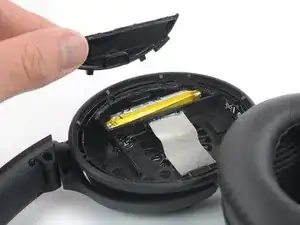

С помощью лопатки аккуратно отделите пластиковую крышку от чашки наушника. Избегайте чрезмерного давления на аккумулятор.

Снимите пластиковую крышку с левого наушника.

На следующем этапе вы будете распаивать провода аккумулятора.

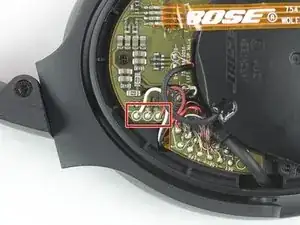

Используйте эту фотографию как ориентир при повторной пайке во время сборки или сделайте собственное фото, если порядок проводов в вашей модели отличается.

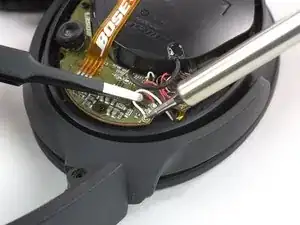

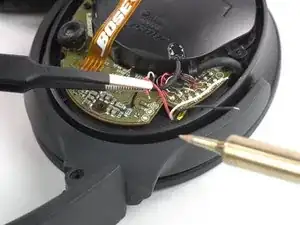

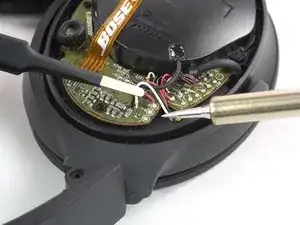

Используйте паяльник, чтобы распаять три провода аккумулятора от платы.

Старайтесь не деформировать и не прокалывать аккумулятор при извлечении. Мягкие литий‑ионные аккумуляторы могут протекать, загореться или даже взорваться при повреждении.

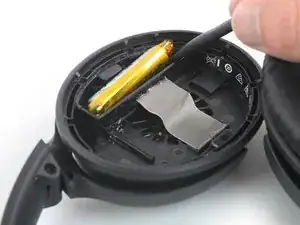

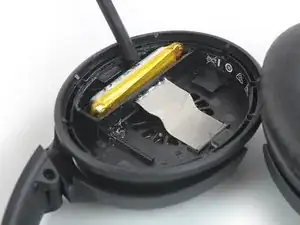

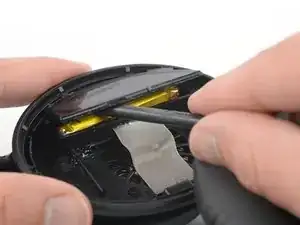

Вставьте плоский конец лопатки между аккумулятором и его гнездом.

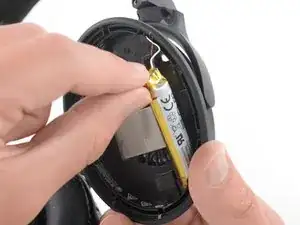

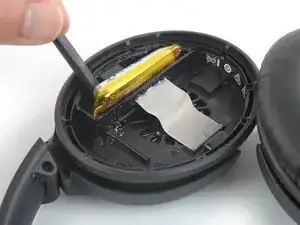

Осторожно подденьте аккумулятор и извлеките его из углубления.

Возможно, придётся менять положение лопатки несколько раз, чтобы не создавать чрезмерного давления в одной точке аккумулятора.

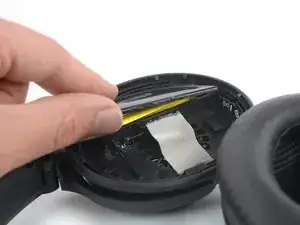

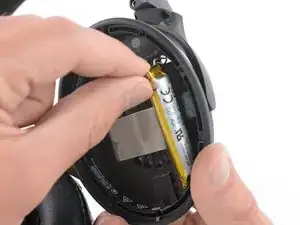

Снимите аккумулятор.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это может быть опасно. Замените его на новый.

Перед установкой нового аккумулятора удалите оставшийся клей с наушников и очистите склеенные поверхности изопропиловым спиртом и безворсовой тканью.

Убедитесь, что кабели аккумулятора достаточно длинные, чтобы припаять их к плате, прежде чем снова наносить клей в отсек для аккумулятора.
