Замена аккумулятора Bose Frames Alto
Короткое время работы аккумулятора? Замените его, чтобы восстановить время воспроизведения!
Примечание: В этом руководстве требуется аккуратная пайка на небольших проводах.
Шаг 1

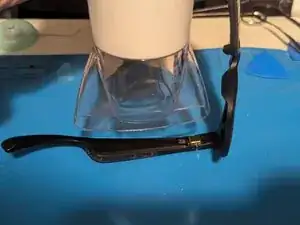

Нагрейте левую наушник в течение трех минут на высокой температуре с помощью фена, чтобы размягчить клей, удерживающий крышку. Также можно использовать iOpener или тепловую пушку на низкой температуре.
Шаг 2

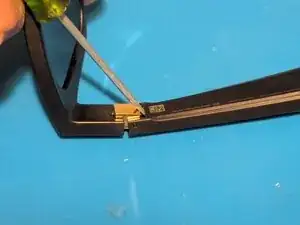

Вставьте плоскую отвертку между петлей и крышкой.
Используйте петлю в качестве опоры, чтобы приподнять крышку.
Шаг 3

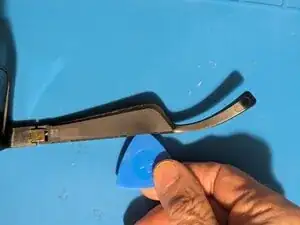

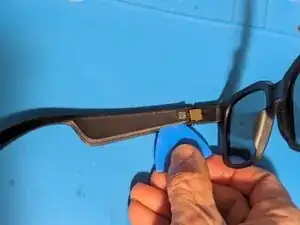

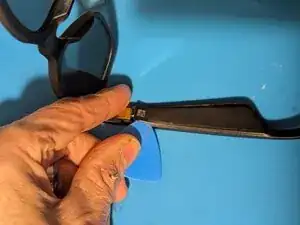

Вставьте открывалку рядом с петлей.
Режьте клей вдоль края крышки.
В этом месте есть внутренний выступ, который остановит вашу открывалку.
Повторите для противоположной стороны.
Шаг 4

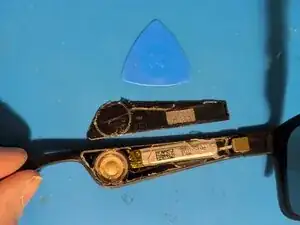

Снимите крышку.
Очистите старый клей с наушника и крышки.
Шаг 5

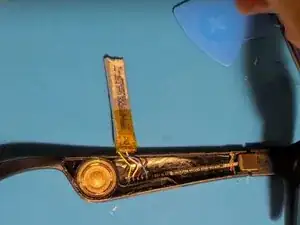

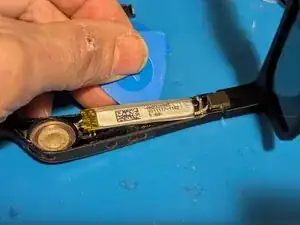

Аккумулятор слегка приклеен к наушнику с помощью двустороннего скотча на конце рядом с петлей. Приподнимите его с помощью открывалки.
Переверните аккумулятор и сложите его в сторону.
Шаг 6

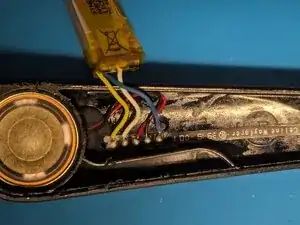

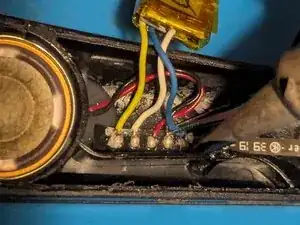

Запомните расположение проводов на случай, если ваш заменяемый аккумулятор не использует те же цвета.
Желтый — положительный терминал аккумулятора (+)
Белый идет к плате BMS
Красный — положительный провод динамика (+)
Черный — отрицательный провод динамика (-)
Синий — отрицательный аккумулятор (-)
Шаг 7

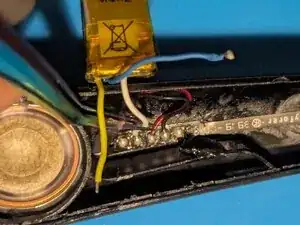

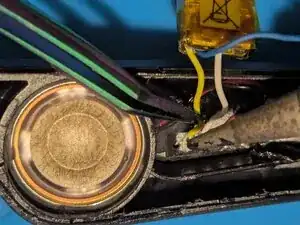

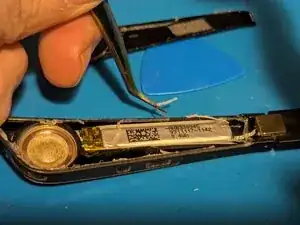

Удерживайте синий провод пинцетом, а затем удалите его с помощью паяльника.
Повторите для желтого провода.
И наконец, для белого провода.
Шаг 8
Аккумулятор был удален.
Для сборки добавьте кусочек двустороннего скотча на конец заменяемого аккумулятора рядом с петлей.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, приклеивая крышку в качестве последнего шага.
Перевод руководства с ifixit.com
