Как отремонтировать проблему с моно у наушников Bose On-Ear

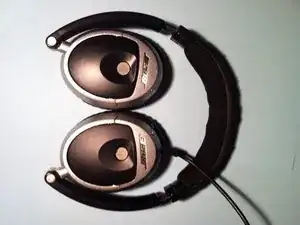

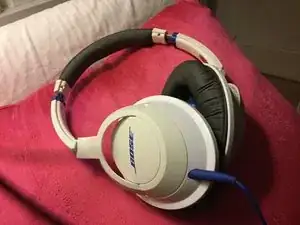

Вот гарнитура Bose Tricore OE. Немного изношена, правая головка драйвера не воспроизводит звук.

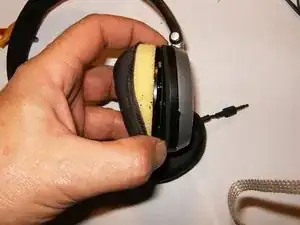

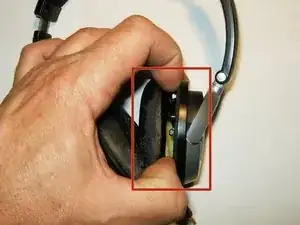

Снимите амбушюры, аккуратно подтолкнув между амбушюрой и корпусом. Амбушюра просто отщелкнется.

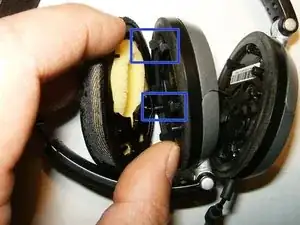

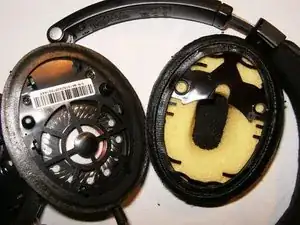

Здесь показаны защелки, которые прикрепляют амбушюру к корпусу.

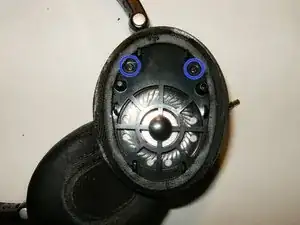

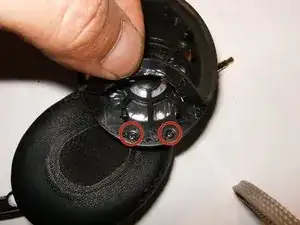

После снятия амбушюры видны винты с крестовой головкой, которые крепят динамик к корпусу.

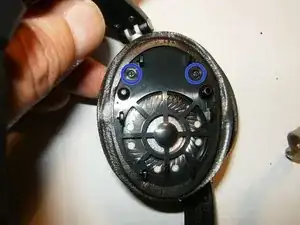

Удалите два винта сверху.

Под нижней прокладкой находятся ещё два винта. Удалите и их.

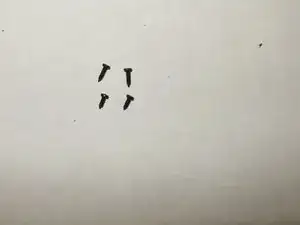

Первые два винта длиннее, чем два под прокладкой, поэтому храните их отдельно.

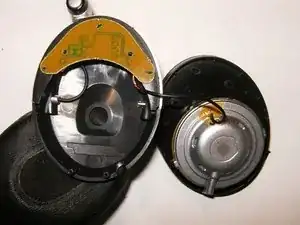

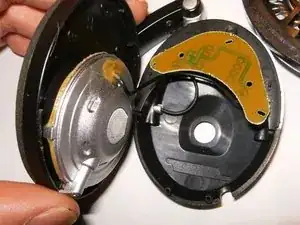

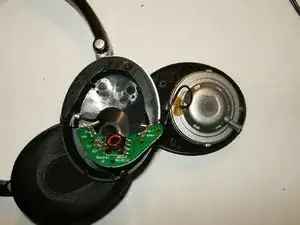

После удаления винтов динамик можно просто отогнуть и вынуть.

Существуют небольшая печатная плата, к которой крепится динамик. Проверьте пайку контактов динамика на плате, а также компоненты на этой плате. Она состоит из нескольких конденсаторов, резисторов и индуктивности.

Поскольку будут проверяться проводка обоих динамиков, снимите также левую амбушюру.

Та же конфигурация винтов: два винта сверху,

и два винта под нижней прокладкой,

Крестовые винты одинаковые и их не нужно разделять.

Удалите динамик из корпуса, просто отогнув его в сторону.

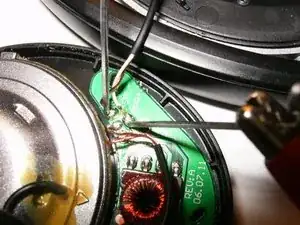

Та же плата с обеих сторон. Проверьте пайку проводов динамика к плате.

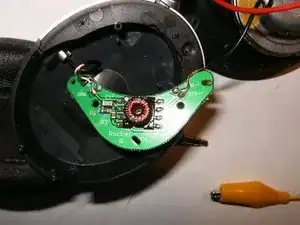

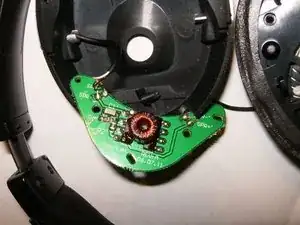

Вот плата правого динамика.

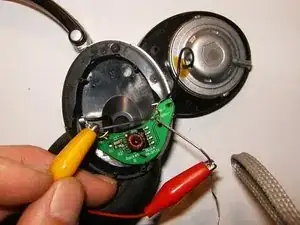

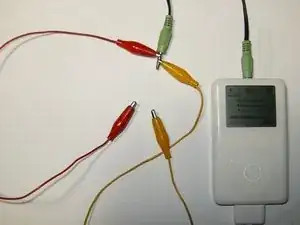

Простая схема для проверки динамика: два провода с зажимами «крокодил», подключите их к удлинителю с 3,5 мм аудиоразъёмом.

Касайтесь этими проводами контактов динамика на плате. Если динамик работает, вы услышите звук.

Пора разбирать левую сторону. Снимите амбушюру.

Снимите два винта сверху.

Затем два внизу.

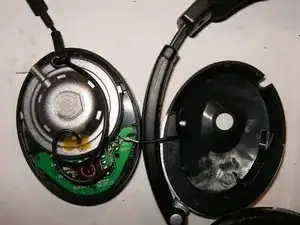

Удалите динамик из корпуса.

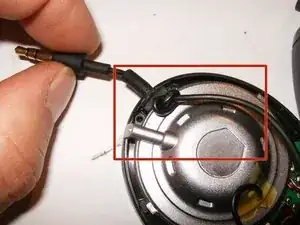

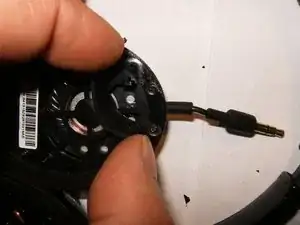

Обратите внимание, как зафиксирован кабель аудиоразъёма.

Извлеките кабель аудиоразъёма из корпуса. Это просто резиновая втулка, вдавленная в корпус.

Проверьте динамик так же, как на правой стороне.

В этой гарнитуре при тестировании оба динамика работали, но не работали при подключении к штекеру. Штекер потребовал замены.

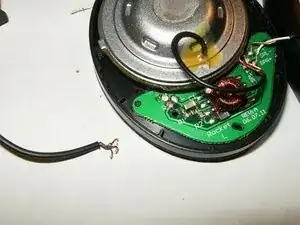

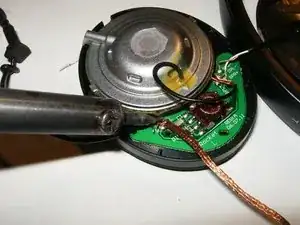

Отпаять кабель аудиоразъёма с помощью оплетки для припоя. Нанесите флюс на оплетку перед выпаиванием.

Удалите старый кабель аудиоразъёма.

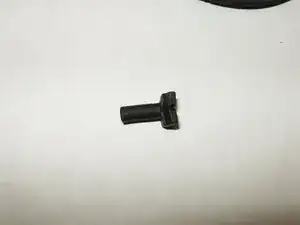

Вот резиновая втулка, которая удерживает кабель аудиоразъёма на месте.

Протяните заменяющий кабель через втулку, как показано. Припаяйте новый кабель к плате.

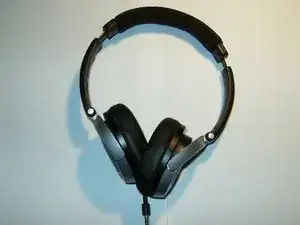

Соберите наушники обратно после двойной проверки качества пайки. Этим наушникам также были установлены новые амбушюры (легко доступны на онлайн-аукционах) и они работают идеально.

Обратитесь к другим руководствам по разборке левой наушной чашки, в которую вставляется аудиоразъём. После снятия гнезда используйте инструмент с тонким наконечником, чтобы слегка согнуть металлические контакты в конце гнезда (там, где сидит кончик штекера). Можно проверить контакт, вставив штекер при разборке.
