Замена конденсаторов телевизора Hisense при проблеме «запуска в петле»
По-видимому, это проблема, встречающаяся у телевизоров Hisense — есть несколько видео о том, как находить эти конкретные конденсаторы. Это не означает, что все телевизоры Hisense страдают этой проблемой. Телевизор, который попался мне, был Hisense 2016 года, найденный у обочины. Поэтому указанные конденсаторы имели приблизительно 50/50 шанс выйти из строя в какой-то момент, поскольку конденсаторы могут выходить из строя случайно. К счастью, это относительно простая ремонтная операция, если вы умеете подбирать конденсаторы с нужными параметрами и знаете, как паять.
Шаг 1

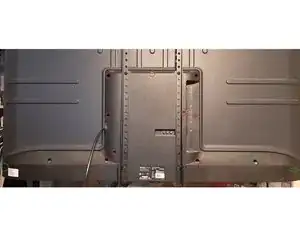

На задней панели телевизора есть как минимум 11 винтов, выделенных красным, которые нужно выкрутить, чтобы добраться до внутренней панели, где находится проблемная плата.
Надо различать как минимум два разных типа винтов. Все они под крестовую отвертку. Однако некоторые расположены в отверстиях слишком узких для использования магнитной отвертки с насадками.
Винты, выделенные зелёным, в зависимости от модели Hisense могут требовать снятия, а могут и не требовать. У некоторых моделей это была одна цельная крышка. У некоторых, как на фото, крышка состоит из трёх секций.
Шаг 2
В зависимости от модели, вам нужно будет отключить от этой платы от 5 до 7 кабелей, чтобы вытащить её.
У некоторых моделей внизу может быть дополнительная плата, подключённая вместо кабеля. В этом случае её, возможно, придётся открутить, чтобы облегчить снятие основной платы.
Шаг 3

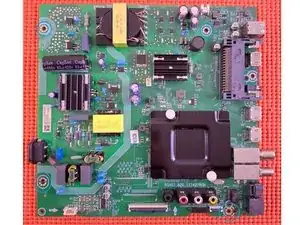

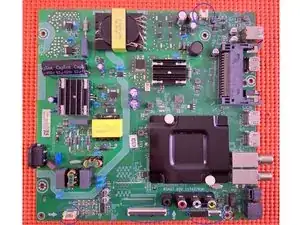

На этом этапе, в зависимости от вашей модели, эта плата будет основной платой в центре задней части телевизора. Есть 5 винтов, выделенных синим, которые нужно убрать. Их расположение может немного отличаться в зависимости от модели.
Шаг 4

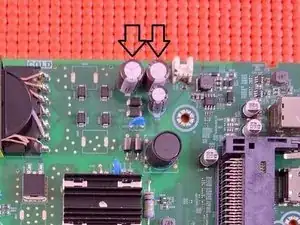

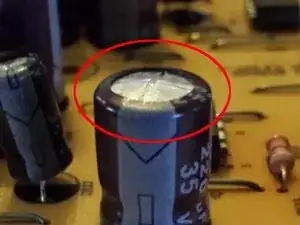

После того как плата освобождена из телевизора, вы получите возможность внимательно осмотреть конденсаторы. Основные подозреваемые находятся в верхней части. Если они вздулись сверху, велика вероятность, что они вышли из строя и требуют замены.
Конкретные конденсаторы, которые потребовались для моего телевизора — 10 мкФ, 350 В. Можно устанавливать конденсаторы с более высоким номиналом по напряжению. Но ёмкость (в микрофарадах) должна быть такой же.
Далее остаётся только удалить неисправный конденсатор и установить новые. Я использовал инструмент для удаления припоя не только потому, что компонент запаян вровень с платой, но и потому, что это дало мне более чистую поверхность для пайки при установке нового конденсатора.
Заключение
Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
