Телевизор LG OLED — диагностика и ремонт платы блока питания

Отключите телевизор от сети и снимите заднюю крышку

На плате блока питания установлены ёмкие конденсаторы, которые могут сохранять заряд, достаточный для поражения электрическим током. Поэтому после отключения телевизора от сети подождите несколько минут перед тем, как снимать плату.

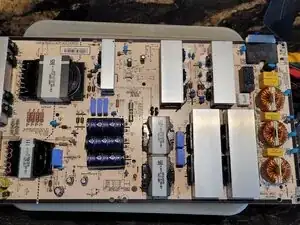

Снимите плату блока питания. Открутите винты и отсоедините два разъёма, подключённых к другим платам.

Чтобы определить, работает ли блок питания в целом, сначала следует проверить напряжение дежурного режима

Как только шнур питания будет подключён к сети, на нескольких точках платы появится опасное сетевое напряжение. При включённой плате её нельзя прикасаться.

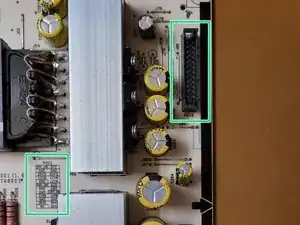

Найдите разъём P201 и измерьте напряжение между выводом 12VM и заземлением (GND). В дежурном режиме напряжение должно быть около 7,8 В.

Наличие дежурного напряжения 7,8 В не означает автоматически, что плата блока питания работает правильно. Если напряжение есть, но недостаточно тока для работы телевизора в дежурном режиме (не загорается красный светодиод), то неисправность всё ещё находится в блоке питания. Однако это позволяет сузить круг возможных причин.

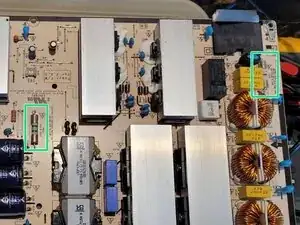

На плате установлены два предохранителя. Проверьте мультиметром, есть ли целостность у обоих.

Если целостность отсутствует, замените их на аналогичные по типу.

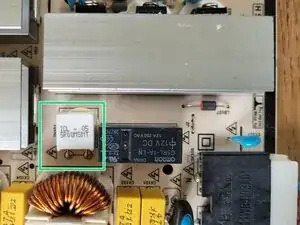

Если напряжение в дежурном режиме присутствует, но красный светодиод не загорается, это может быть связано с ICL (ограничителем пускового тока). Он ограничивает ток. Если сопротивление слишком велико, ток ограничивается, и недостаточно мощности для питания остальных плат

Проверьте сопротивление непосредственно на плате мультиметром. Номинальное сопротивление должно быть 5 Ом. Значение ниже 10 Ом допустимо. Если же сопротивление составляет несколько килоом, компонент неисправен и требует замены.

Чтобы проверить, устранена ли неисправность, необходимо установить блок питания обратно и попытаться включить телевизор.

При выходе из строя электролитических конденсаторов они обычно вздуваются (см. фото) или протекают. Предусмотренная точка сброса давления на верхней части конденсатора или следы утечки электролита на плате могут быть замечены при визуальном осмотре.

Неисправные конденсаторы необходимо заменить. Убедитесь, что новые конденсаторы имеют ту же ёмкость, допуск, классификацию и электрическую прочность диэлектрика.

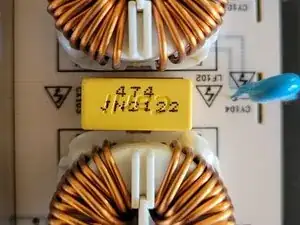

В некоторых блоках питания LG установлены плёночные конденсаторы низкого качества от производителя «Carli». Их можно узнать по жёлтому цвету (см. фото). Они относительно быстро теряют номинальную ёмкость.

В данном блоке питания такие конденсаторы используются только как помехоподавляющие на входе — 0,47 мкФ. Они сами по себе не вызывают неисправность, но должны быть заменены одновременно с другими ремонтными работами.

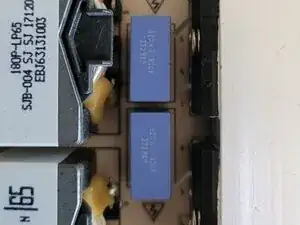

Если конденсаторы «Carli» используются не только на входе для подавления помех, их необходимо проверить или сразу заменить. На этой плате это синие конденсаторы, как показано на фото (или аналогичные).

Чтобы проверить оставшуюся ёмкость конденсаторов, их необходимо выпаять и измерить ёмкость мультиметром. Отклонение более чем на 10 % считается признаком неисправности. При замене убедитесь, что новые конденсаторы имеют ту же ёмкость, допуск, классификацию, электрическую прочность (постоянного и переменного тока) и шаг выводов.
