Замена светодиодной ленты 42" LG TV
LG выпускает одни из лучших светодиодных телевизоров на рынке. Благодаря таким функциям, как превосходная платформа смарт‑ТВ webOS с подключением к роутеру и качеству OLED‑панелей, они предлагают отличное качество изображения, звука и интеллектуальные возможности во многих 4K телевизорах.
Однако при замене или повторной установке светодиодных лент или матриц люди обычно обращаются к специалисту по ремонту телевизоров. Тем не менее, вы можете выполнить эту работу самостоятельно у себя дома.
Это руководство по ремонту подходит для следующих моделей:
42LY340C-UA BUSWLJR
42LB5600-UZ BUSWLOR
42LF5600-UB BUSYLOR
42LF5600-UB BUSDLJM
42LF5600-UB AUSYLOR
42LF5600-UB BUSYLJR
42LF5800-UA BUSYLOR
42LX530S-UA BCCYLOR
42LX330C-UA BUSYLOR
Массив подсветки (LED Array)
Массив светодиодов подсветки — это длинная печатная плата с поверхностно-монтированными светодиодами (SMD LED), которые излучают свет для освещения помещения. Такие ленты иногда называют светодиодной лентой или лентой‑ленточкой; обычно они имеют адгезивный слой на обратной стороне, что упрощает установку.
Варианты светодиодных лент высокого качества могут использоваться для различных интерьерных проектов, включая встраиваемое освещение, подсветку телевизора и освещение кухонных столешниц под шкафами.
В этом руководстве мы используем эти массивы подсветки для замены светодиодных лент в 42‑дюймовом телевизоре LG. Эти ленты выбраны за высокое качество, практичность и эстетичный дизайн. Также учитывались адгезия, работа приложений, яркость и простота установки, а также общая работоспособность лент.
Сколько стоит заменить светодиодные ленты в телевизоре?
Замена одной светодиодной ленты подсветки стоит от $100 до $125, включая все необходимые компоненты и работу. Ремонт старых телевизоров дороже, так как запчасти для таких моделей могут быть труднодоступны. Кроме того, компоненты для телевизоров с диагональю 42" и более стоят дороже.
Шаги по замене экрана LG 42lb5600
Как заменить светодиодную ленту в телевизоре LG? В этом руководстве мы покажем, как заменить светодиодные ленты в 42‑дюймовом телевизоре LG. Руководство подходит для широкого круга моделей 42‑дюймовых телевизоров LG, хотя отдельные модели могут незначительно отличаться друг от друга. Демонстрируемые шаги по замене экрана LG 42lb5600 применимы ко всем перечисленным моделям.
Шаг 1

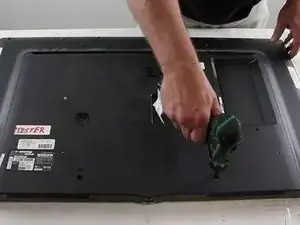

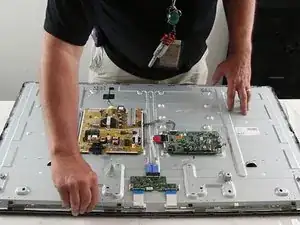

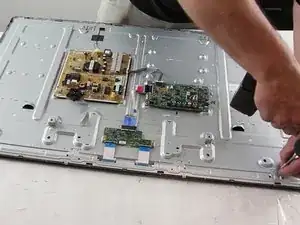

Удалите винты с задней панели телевизора и снимите заднюю крышку.
Шаг 2

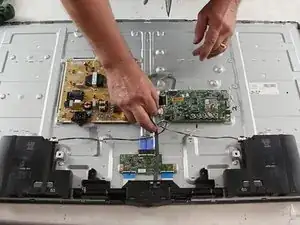

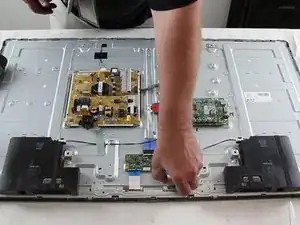

Отсоедините винты, крепящие инфракрасный датчик к основной плате, и снимите его.
Шаг 3

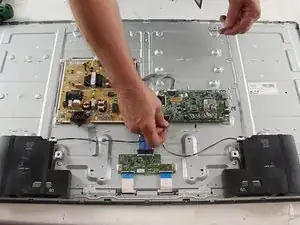

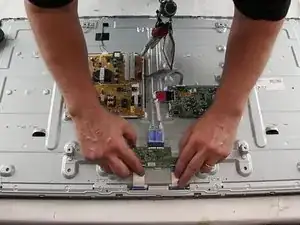

Отсоедините ленточные кабели от буферных плат, используя предусмотренные разъёмы.
Шаг 4

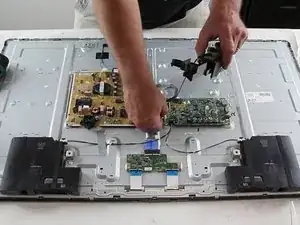

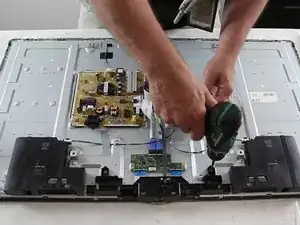

Отключите динамики от основной платы и снимите их.
Шаг 5

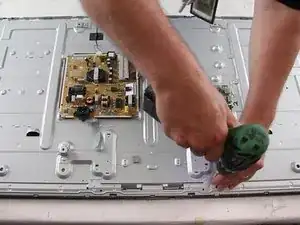

Удалите винты, удерживающие узел по периметру телевизора.
Шаг 6
Снимите винты, закрепляющие буферную плату.
Шаг 7
Для некоторых крышек может понадобиться отжать защёлки от рамки с помощью пятерного инструмента или подобного, чтобы освободить защёлки.
Шаг 8
Снимите крышки буферных плат с плат.
Шаг 9
Чтобы освободить буферные платы, отпустите защёлки на платах.
Шаг 10

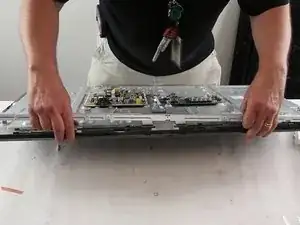

Снимите рамку, перевернув телевизор.
Шаг 11

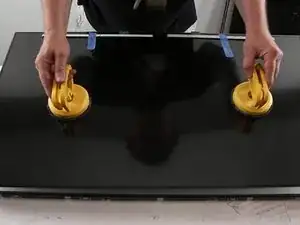

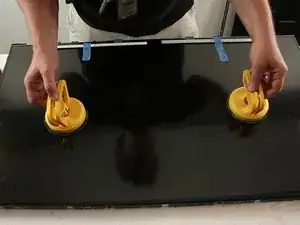

Поднимите буферные платы и закрепите их на панели с помощью присосок.
Шаг 12

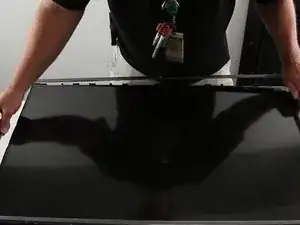

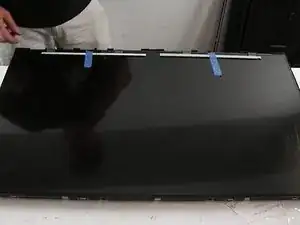

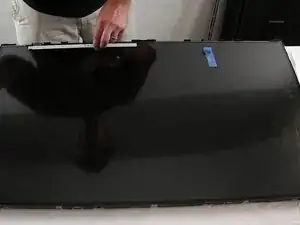

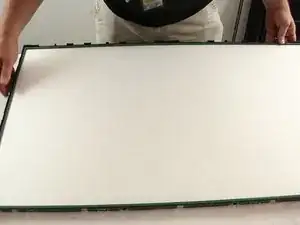

Снимите панель с телевизора, поднимая её равномерно, чтобы не повредить.
Шаг 13
Снимите рамку панели.
Шаг 14

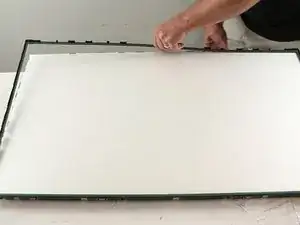

Скрепите уголок диффузионных слоёв лентой, чтобы выровнять их, затем снимайте слои диффузора по одному, начиная с угла.
Шаг 15

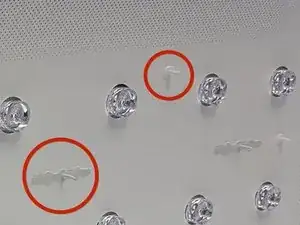

Отражатель удерживается двумя наборами защёлок, расположенных по обеим сторонам.
Шаг 16

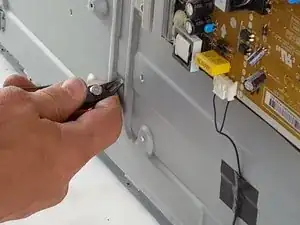

Защёлки меньшего размера защипните через шасси с той стороны платы, используя круглогубцы, чтобы зафиксировать их.
Шаг 17
Некоторые из мелких защёлок могут быть расположены под платами; чтобы добраться до как минимум одной из них, потребуется снять плату T‑CON.
Шаг 18
Чтобы освободить большие защёлки, приподнимите одну сторону и сдвиньте её.
Шаг 19

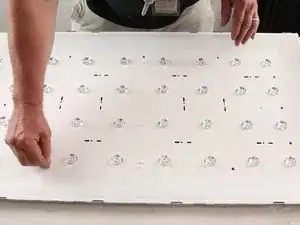

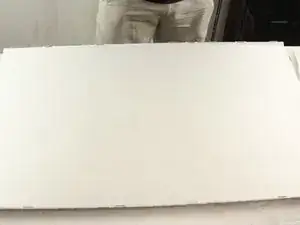

Снимите отражающую пластину.
Шаг 20

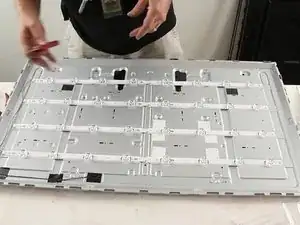

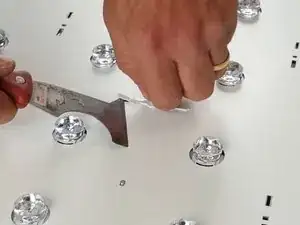

Используйте пятифункциональный инструмент или аналогичный, чтобы отсоединить светодиодные ленты от силовых кабелей и с помощью лопатки поддеть светодиодные ленты, чтобы вывести их из монтажных держателей на шасси.
Шаг 21

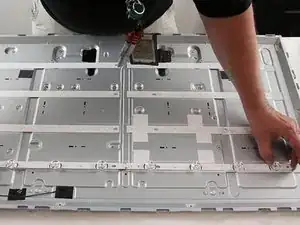

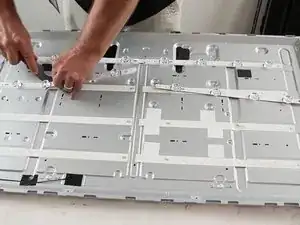

Подключите новые светодиодные ленты и убедитесь, что они правильно выровнены на шасси.
Шаг 22
Повторно подключите светодиодные ленты к силовому кабелю так же, как они были отключены.
Шаг 23
Подсоедините отражающую панель и зажимы к рамке отражателя.
Шаг 24
Снимите ленту с слоёв диффузора и установите их обратно.
Шаг 25
Установите рамку панели обратно.
Шаг 26
Отрегулируйте положение панели, затем снимите присоски.
Шаг 27
Освободите буферные платы от клейкой ленты.
Шаг 28
Установите окантовку и закрепите её винтами по периметру телевизора.
Шаг 29
Установите крышки буферных плат на плату.
Шаг 30
Повторно подключите плату T-CON и плоские ленточные шлейфы, как они были отключены.
Шаг 31
Установите динамики и подключите провод к основной плате.
Шаг 32
Установите инфракрасный сенсор и ещё раз закрепите его на шасси.
Шаг 33
Установите заднюю крышку обратно и вставьте винты на место.
Заключение
Снятие и установка светодиодных лент 4G телевизора LG может показаться сложным; однако, прочитав это руководство по замене светодиодных лент для 42‑дюймового LED телевизора LG, Вы теперь можете выполнить работу самостоятельно. Надеюсь, руководство было полезным. До встречи в следующем руководстве.
