Замена светодиодных полос подсветки Panasonic TV tx-32e302b

Отключите телевизор от сети и положите экраном вниз, предпочтительно на стол, подложив одеяло, чтобы защитить хрупкое стекло.

Все телевизоры немного отличаются, но нужно открутить все винты. По краю у этой модели 12 винтов, два маленьких винта посередине у разъёма SCART и четыре тонко‑резьбовых винта, удерживающих подставку, если она присутствует (если телевизор настенный, всё равно открутите четыре винта в местах крепления подставки).

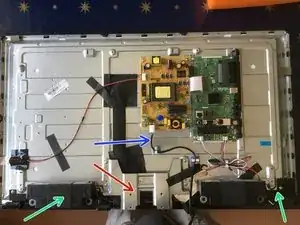

Теперь заднюю крышку можно снять, как на изображении. Снимите сетевой кабель (синяя стрелка), нажав на рычажок на разъёме. Снимите кронштейн подставки (красная стрелка, 4 винта). Снимите длинный чёрный модуль акустической основы (зелёные стрелки), открутив 4 винта и отсоединив 2 кабеля от зелёной печатной платы и 1 от инфракрасного датчика.

Отсоедините ленточный кабель от маленькой платы, ставшей доступной после снятия кронштейна подставки. Для этого поднимите небольшую чёрную защёлку ногтем или аналогичным инструментом, и ленточный кабель легко выйдет.

Затем отсоедините эту маленькую плату от металлического шасси, сняв два белых пластиковых фиксатора. Эти фиксаторы врезаются в отверстие на пружине, поэтому используйте тупой нож или подобный инструмент, чтобы зажать стержень фиксатора и вытащить его. Частично оторвите ленту, крепящую внешний каркас.

Поверните телевизор лицом вверх и снимите наружную пластиковую рамку, поддевая множество защёлок тупым ножом или подобным инструментом. Лучше начать с угла, иначе рамка может снова защёлкнуться.

Можно держать телевизор на ребре, если так удобнее, но когда внешняя рамка освободится, хрупкая стеклянная панель (с прикреплённой маленькой платой) может выпасть, поэтому будьте готовы поймать её и положить в безопасное место. Если телевизор лежит на спине, стеклянную панель можно снять вручную. Для больших телевизоров можно использовать присоску для подъёма стекла.

Далее снимите внутреннюю пластиковую рамку, которая также удерживается множеством встроенных защёлок, аналогично внешней рамке. Затем снимите и аккуратно сложите две или три гибкие прослойки, отмечая ориентацию и порядок листов. (Хорошая идея — хранить их вместе).

Затем снимите гибкий белый отражающий лист, чтобы полностью открыть две светодиодные полосы с приклеенными линзами на каждый светодиод, как на изображении.

Открутите 3 винта с зелёной печатной платы (красная стрелка) и сдвиньте её с приклеенных светодиодных полос, чтобы они были электрически изолированы и готовы к тестированию.

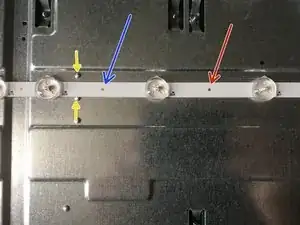

Чтобы проверить, какой светодиод вышел из строя, лучше всего использовать мультиметр в режиме проверки диодов, который даёт достаточно напряжения, чтобы слегка подсветить светодиод без ослепления. По обе стороны каждого светодиода есть два оголённых контрольных контакта диаметром около 2 мм. Положите положительный щуп у красной стрелки, а отрицательный — у синей, и светодиод должен слегка светиться, если он исправен.

Если поставить щупы наоборот, светодиод не загорится. Рядом с каждым светодиодом нанесён символ диода, показывающий направление тока, т.е. от плюса к минусу, поэтому вы будете знать, как правильно расположить щупы.

Примечание: диоды на концах имеют только один соседний контакт, поэтому другой щуп мультиметра ставьте на контакт у разъёма (либо +, либо −), чтобы обеспечить поток тока в нужном направлении.

Проверьте каждый светодиод — вы найдёте один или несколько, которые не светятся. Также можно обнаружить, что вышедший из строя светодиод имеет слегка другой цвет, но это не всегда так. Если все светодиоды светятся, то возможно неисправен блок питания или есть грязный контакт между светодиодными лентами и разъёмом (очистите их, например, ластиком для карандаша).

Обычно светодиод выходит из строя "разомкнутым", поэтому вся цепочка гаснет при одной неисправности. Если светодиод выходит из строя "замкнутым", на экране появляется тусклое пятно, и другие светодиоды получают повышенный ток, что сокращает их срок службы до следующей поломки. Рабочее напряжение на каждом светодиоде должно быть около 3 В.

Ранний отказ светодиодов в этом телевизоре мог быть вызван тем, что одна из светодиодных планок была установлена не на своём месте. Есть направляющие выступы (жёлтые стрелки), показывающие, где она должна располагаться. Обратите внимание, что планка стоит на одном из выступов, поэтому не может плотно прилегать к металлическому шасси, которое также служит радиатором, то есть соседние светодиоды работали бы в условиях повышенной температуры.

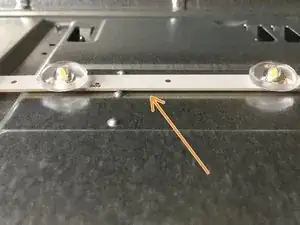

Второе изображение показывает зазор между планкой и металлической поверхностью, мешающий охлаждению. В моём случае одна из трёх светодиодных групп с нарушенным охлаждением вышла из строя.

Если у вас нет мультиметра (или тестера светодиодов), существуют видео на YouTube, показывающие, как использовать батарею, например 9‑вольтовую батарею и тестировать по три светодиода одновременно (3×3 В = 9 В).

Можно заменить неисправный светодиод при наличии очень хороших навыков пайки, но большинство людей заменяют сразу все полосы (эти две планки стоили £16 на eBay). Это обеспечивает более долгий срок службы, потому что если один светодиод вышел из строя, следующая поломка будет недалеко.

Будьте осторожны при снятии старых планок, так как они обычно плотно приклеены. Я надеваю перчатки, потому что легко поранить палец о острый край. Начните с одного конца тупым ножом или подобным инструментом, разрежьте клей, затем вращательными или поддевными движениями немного оторвите планку от металлического шасси. Они должны сниматься целиком.

Прикрутите обратно плату разъёма тремя винтами. Частично снимите защитную плёнку с клеевой стороны новой планки у разъёма и подключите её к плате. Держите планку между направляющими выступами и постепенно снимайте защитную плёнку, чтобы планка приклеилась на место. Если позиция устраивает, можно прижать её посильнее.

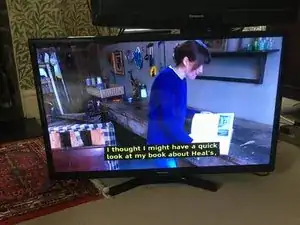

Соберите телевизор в обратном порядке — он должен работать нормально, как на изображении.
