Ремонт телевизора Vizio: подключение кабеля
Возникают проблемы с подключением кабеля? Замена кабеля не решила проблему? Возможно, у вас есть поврежденное соединение на материнской плате. Это руководство поможет вам отремонтировать поврежденное соединение от кабеля к материнской плате.
Шаг 1

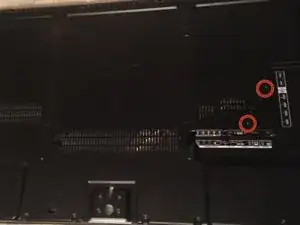

Сначала снимите (20) винтов с головкой Phillips с задней панели. Если ваш телевизор установлен на стене, вам также придется демонтировать его с настенного крепления.
Не забудьте про 2 винта с головкой Phillips в области материнской платы (обведенные красным).
Шаг 2

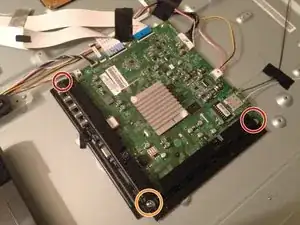

После снятия задней панели вы увидите несколько печатных плат. Мы будем сосредоточены на материнской плате справа.
(2) винта с головкой Phillips удерживают крышки над вашими входами.
Обратите внимание, что этот винт удерживает обе крышки в местах наложения.

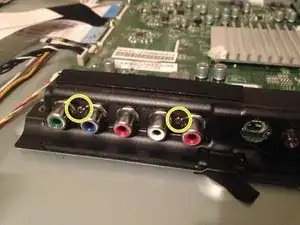

Нижняя крышка не сдвинется, пока не будут сняты 2 маленьких винта с головкой Phillips.
Шаг 3

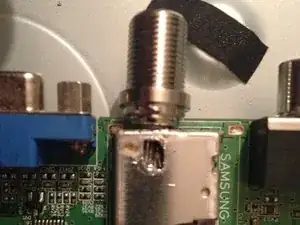

Как только все крышки будут сняты, вы увидите большое отверстие, где должно быть соединение кабеля.
Продолжайте паять ваше новое соединение, как я сделал здесь. Если вы решите заменить всю деталь, вам придется снять материнскую плату... Мы оставим это для другого обсуждения.
Шаг 4

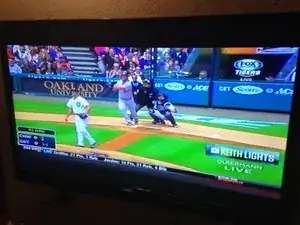

Затем вы можете собрать все обратно в обратном порядке и насладиться кабельным телевидением!
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
