Замена дисплея iPod Touch 6-го поколения

Перед началом ремонта убедитесь, что iPod выключен.

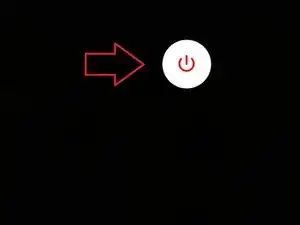

Удерживайте кнопку сна/пробуждения (кнопку питания) около 3–5 секунд.

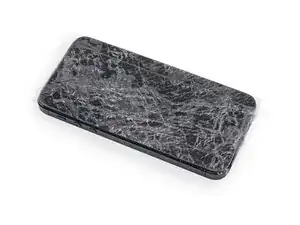

Если экран треснул, чтобы избежать порезов, рекомендуется наклеить прозрачную изоленту на поверхность, полностью закрыв все трещины.

Наденьте защитные очки, чтобы предотвратить попадание стекла в глаза.

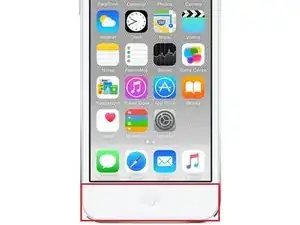

Нижняя часть экрана зафиксирована с помощью клеевого слоя.

Используйте iOpener или тепловую пушку, чтобы размягчить клей.

Также можно использовать бытовой фен.

По мере начала открытия экрана, возможно, потребуется дополнительно нагреть клей.

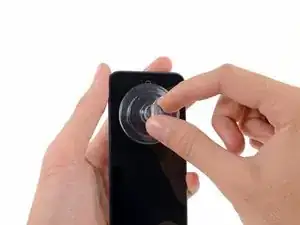

Установите присоску сразу над кнопкой «Домой», в нижней части стекла.

Плотно прижмите её, чтобы обеспечить надёжное прилегание.

Крепко удерживайте iPod на твёрдой поверхности.

Чтобы не повредить шлейфы, подключённые к ЖК-дисплею, прижмите большим и указательным пальцами нижние углы экрана, не давая ему открываться слишком широко.

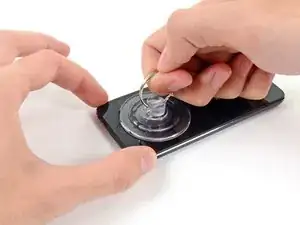

Начните поднимать присоску, плавно и равномерно тяните до тех пор, пока клей не начнёт отделяться, и экран не отойдёт от задней панели.

Если при подъёме экрана клей продолжает удерживать его, можно аккуратно использовать бритвенное лезвие, чтобы разрезать остатки клея.

Не поднимайте экран больше, чем примерно на 2,5 см — хрупкая пластиковая рамка всё ещё соединяет блок дисплея с задней панелью.

На этом этапе вы будете освобождать пластиковую рамку (ободок), окружающую экран.

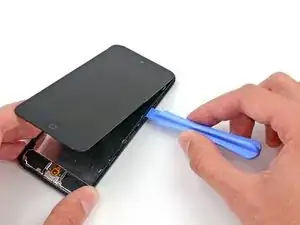

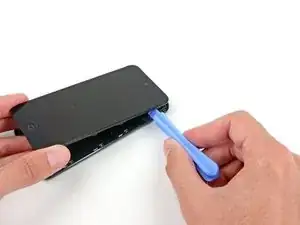

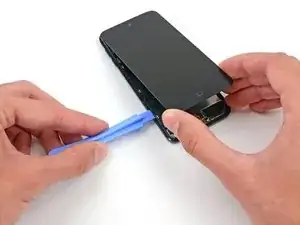

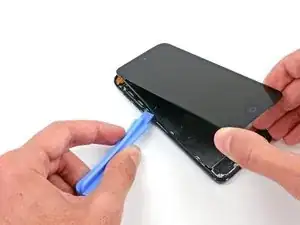

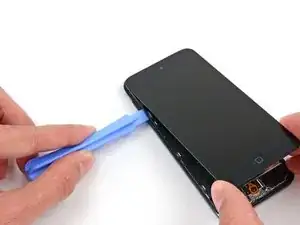

Начните сверху, вставьте пластиковую инструмент для вскрытия в зазор между пластиковой рамкой и задней панелью.

Проведите инструментом вниз по рамке, ослабляя её крепление к корпусу.

Вставьте пластиковый инструмент для вскрытия между рамкой и задней панелью за первым фиксатором.

Перекатывайте инструмент из стороны в сторону, расширяя зазор за фиксатором, чтобы разъединить его с задней панелью.

Сначала фиксатор может не освободиться, но повторение процедуры для каждого фиксатора позволит постепенно ослабить деталь.

Повторите процедуру с последующими двумя фиксаторами на этой стороне.

Возможно, потребуется проходить вдоль всех фиксаторов несколько раз, чтобы освободить каждый из них. Будьте терпеливы — пластиковая рамка очень хрупкая.

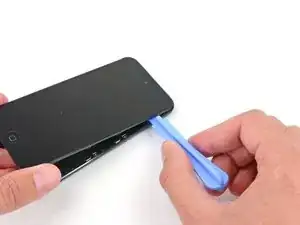

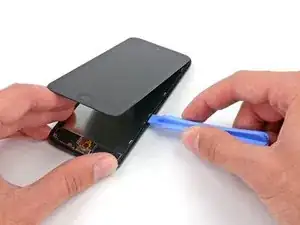

Перейдите к левой стороне рамки и вставьте пластиковый инструмент для вскрытия в зазор между рамкой и задней панелью в верхней части.

Затем проведите инструментом вниз, ослабляя рамку от корпуса.

Вставьте пластиковый инструмент для вскрытия между рамкой и задней панелью за первым фиксатором.

Перекатывайте инструмент из стороны в сторону, расширяя зазор за фиксатором, чтобы разъединить его с задней панелью.

Сначала фиксатор может не освободиться, но повторение процедуры для каждого фиксатора позволит постепенно ослабить деталь.

Повторите процедуру с последующими двумя фиксаторами на этой стороне.

Возможно, потребуется проходить вдоль всех фиксаторов несколько раз, чтобы освободить каждый из них. Будьте терпеливы — пластиковая рамка очень хрупкая.

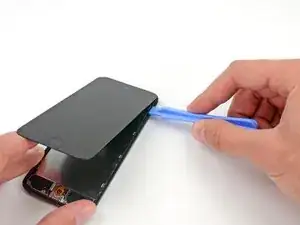

Вставьте пластиковый инструмент для вскрытия между блоком дисплея и задней панелью в верхней части iPod.

Очень слегка проверните инструмент, чтобы приподнять переднюю панель от задней панели.

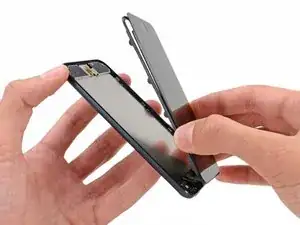

Отделите блок дисплея от iPod.

Не пытайтесь полностью извлечь переднюю панель, так как к ней подключено множество шлейфов.

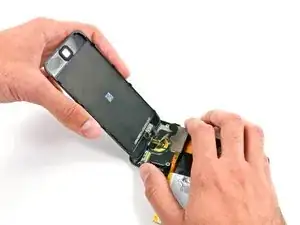

Осторожно отогните дисплей в сторону, следя за тем, чтобы не отключить и не повредить шлейфы. Уложите обе половины на ровную поверхность.

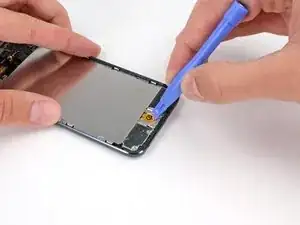

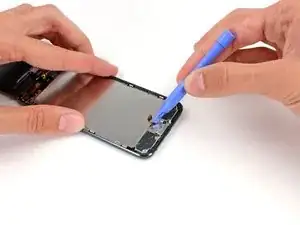

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять переключатель кнопки «Домой» с пластины ЖК-дисплея.

Возможно, потребуется использовать тепловую пушку или фен, чтобы размягчить клей на обратной стороне кнопки «Домой» (используйте низкую температуру).

Не пытайтесь извлечь переключатель кнопки «Домой», так как он подключён к компонентам под пластиной ЖК-дисплея.

Выкрутите следующие винты, крепящие пластину ЖК-дисплея к задней панели:

Два винта Phillips №00, 1,2 мм

Девять винтов Phillips №00, 1,6 мм

Один винт Phillips №00, 2,3 мм

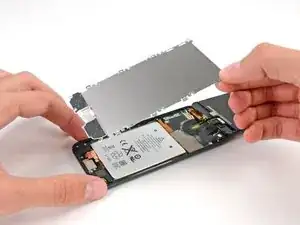

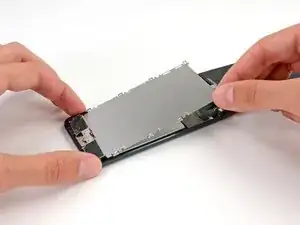

Поднимите и снимите пластину ЖК-дисплея.

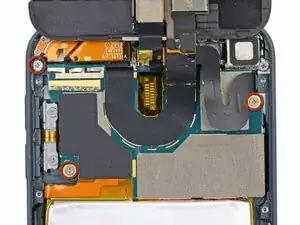

Выкрутите три винта Phillips №00, 1,6 мм, крепящих материнскую плату к задней панели.

Две полоски клея фиксируют аккумулятор к задней панели.

Не нагревайте аккумулятор!

Переверните iPod задней стороной (где находится логотип Apple) и нагревайте эту часть, чтобы размягчить клей.

Задняя панель не должна быть горячей — вы должны касаться её, не испытывая дискомфорта.

С каждой стороны батареи расположено по три выемки. В следующих шагах эти выемки будут использоваться для постепенного поддевания батареи от задней крышки.

Батарея зафиксирована большим количеством клея, поэтому действуйте медленно и осторожно, чтобы не повредить и не помять её.

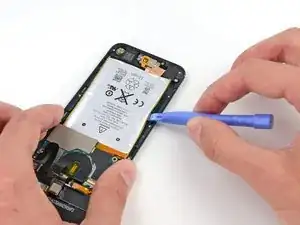

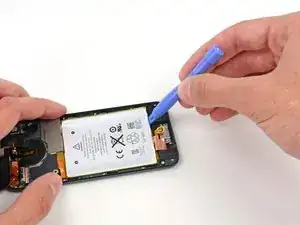

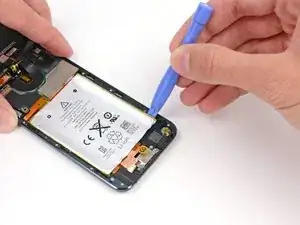

Вставьте пластиковую инструмент в правую верхнюю выемку и аккуратно подденьте батарею.

Не пытайтесь на данном этапе поднять всю батарею целиком — просто начните медленно отсоединять клей в каждом месте.

Перейдите к нижней правой выемке. Вставьте пластиковый инструмент в выемку и аккуратно приподнимите край батареи.

Продолжайте поддевать батарею снизу.

При поддевании снизу будьте осторожны и не давите слишком сильно на динамик или разъём для наушников.

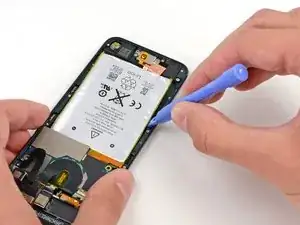

Подденьте также и с левой стороны.

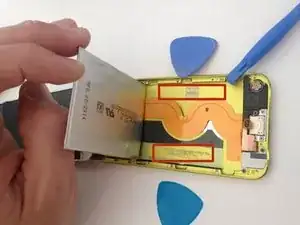

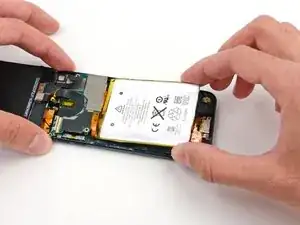

Когда весь клей будет отклеен, приподнимите батарею снизу и выведите её в сторону левого края задней крышки.

Не вытягивайте батарею полностью, так как она припаяна к плате логики.

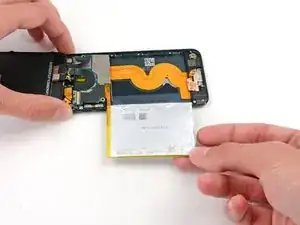

После извлечения батареи переверните её, чтобы выпрямить кабель, и аккуратно положите в сторону.

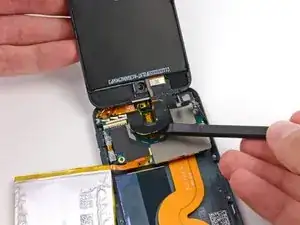

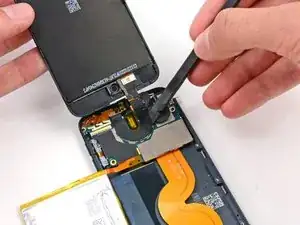

Возьмите лопатку и её плоским концом аккуратно извлеките переднюю камеру из разъёма в сборке дисплея.

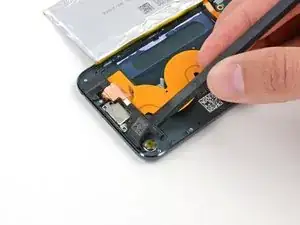

Воспользуйтесь кончиком лопатки, чтобы отогнуть кусок ленты, закрывающей винт на стороне разъёма для наушников.

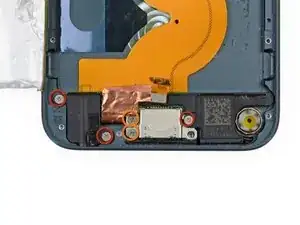

Открутите следующие винты, крепящие разъём для наушников, разъём Lightning и динамик.

Три Phillips винта 2,6 мм #00

Два Phillips винта 2,0 мм #00

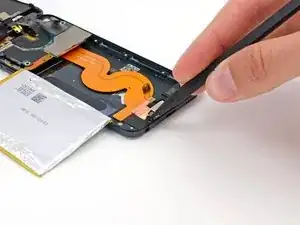

Плоским концом лопатки приподнимите динамик от задней крышки.

Не пытайтесь полностью извлечь динамик, так как он припаян к сборке разъёма Lightning.

Держась за широкий ленточный кабель, аккуратно извлеките сборку разъёма Lightning из нижней части корпуса.

Переверните всю сборку, чтобы открыть тыльную сторону платы логики.

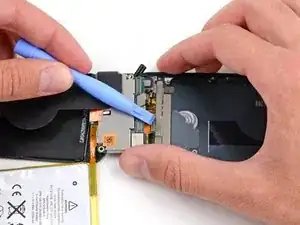

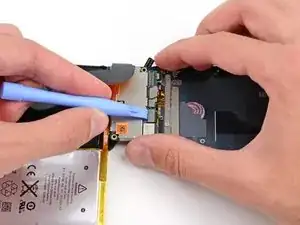

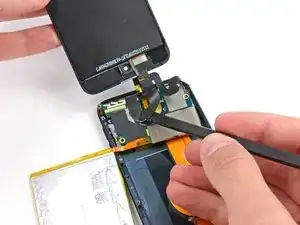

Пластиковым инструментом отключите кабель цифрового преобразователя сенсора от платы логики.

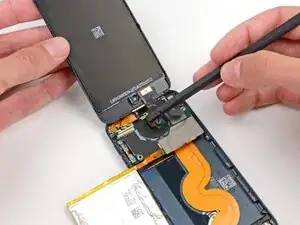

Пластиковым инструментом отключите кабель дисплея от разъёма.

Переверните сборку разъёма Lightning с платой логики обратно, чтобы открыть верхнюю часть платы.

Кабель дисплея слегка приклеен к верхней стороне платы логики.

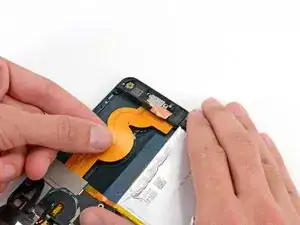

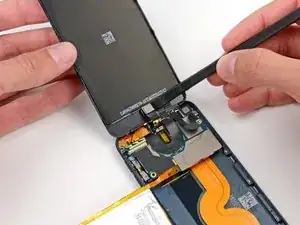

Плоским концом лопатки отклейте кабель дисплея от платы логики.

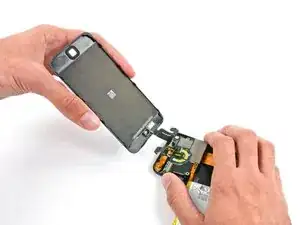

Наконец, полностью снимите сборку дисплея с iPod.

Экран от iPod touch 5 подходит для iPod touch 6 — они полностью идентичны.
