Замена кнопки Casio fx-82MS

Это рассматриваемый калькулятор.

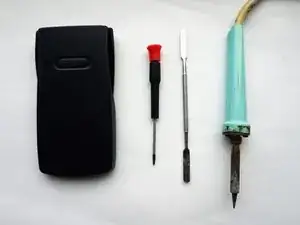

Инструменты, которые Вам понадобятся: крестовая отвёртка, лопатка и паяльник.

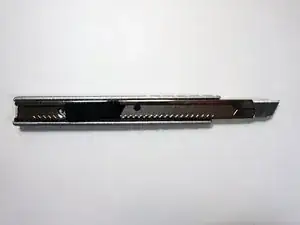

Если у Вас нет паяльника, вместо него понадобится канцелярский нож.

Переверните калькулятор.

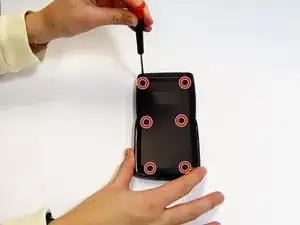

Найдите 6 винтов на задней панели.

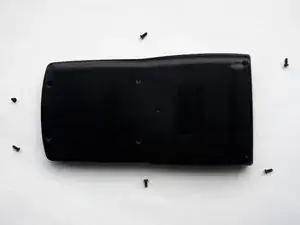

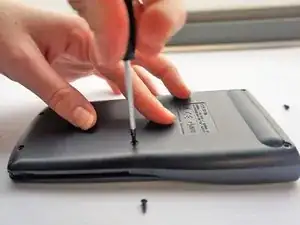

Выверните все шесть винтов.

После того как все шесть винтов вынуты, снимите заднюю часть корпуса калькулятора.

Найдите резиновые контактные уплотнения.

Припаяйте резиновые контактные уплотнения, одновременно используя лопатку, чтобы поддеть печатную плату.

PCB означает печатную плату.

Могут выделяться токсичные газы. Поэтому выполняйте работу в хорошо проветриваемом помещении.

Начните с нижних заглушек (слева на фото). Аккуратно поддевйте при этом плату.

Для этого шага требуется третье лицо для безопасности. Один держит паяльник, другой использует лопатку, чтобы поддеть плату.

Если у Вас нет паяльника, используйте канцелярский нож, чтобы удалить заглушки.

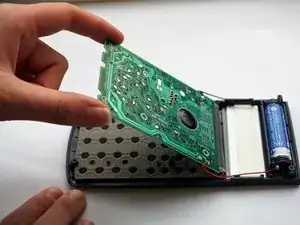

После того как Вы выпаяли все шесть заглушек, поднимите печатную плату.

Переверните плату вбок, как показано на изображении.

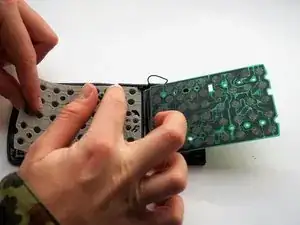

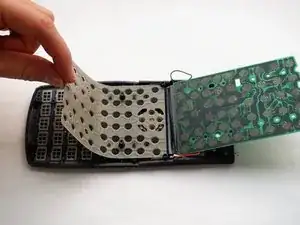

Снимите резиновый коврик.

Делайте это осторожно, чтобы кнопки остались на своих местах.

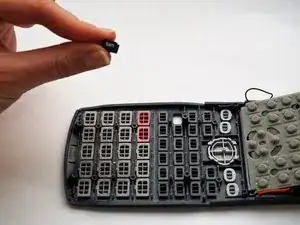

Замените сломанную кнопку.

Верните резиновый коврик на место.

Убедитесь, что Вы протолкнули шесть слегка повреждённых заглушек через резиновый коврик.

Вставьте печатную плату обратно на место.

Снова убедитесь, что Вы протолкнули слегка повреждённые заглушки через плату, чтобы всё снова идеально встало на свои места.

Накройте переднюю часть корпуса задней частью корпуса.

Вкрутите все шесть винтов обратно в заднюю часть корпуса.
