Замена светодиода в внешнем аккумуляторе Mi Power Bank 2S ёмкостью 10000 мА·ч

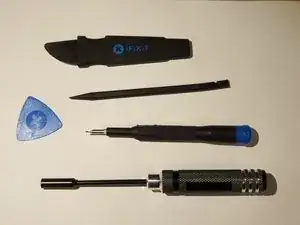

Для разборки Mi power bank потребуются полужёсткий плоский инструмент для поддевания задней крышки и отвёртки Phillips #0 и Phillips #000. При необходимости можно использовать металлическую лопатку, чтобы поддеть внутреннюю рамку. Набор iFixit Essential Electronics Toolkit содержит все необходимые инструменты.

Гайковёрт на фото обычно не требуется. Я использовал его, чтобы вернуть изогнутый алюминиевый угол корпуса в форму, когда внутрянка была извлечена.

Верхняя и нижняя крышки закреплены двусторонним скотчем. Вставьте инструмент для поддевания близко к середине нижней крышки, где указано название модели. Подденьте и проведите инструментом по периметру крышки, чтобы ослабить клей.

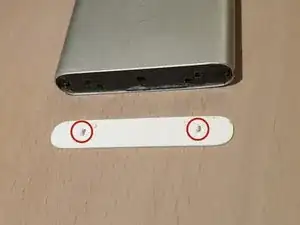

На нижней крышке с задней стороны возле каждого конца есть по два небольших штифта. Аккуратно нажмите одним из них инструментом для поддевания в сторону центра, чтобы освободить ту сторону. Повторите ту же операцию для другой стороны и затем снимите крышку.

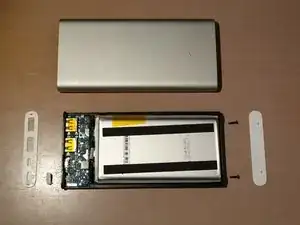

Выверните по два винта в каждом углу с помощью отвёртки Philips #0.

Поверните павербанк так, чтобы разъёмы были направлены вниз. Сдвиньте и вытащите внутреннюю рамку. Если внутренняя рамка застряла, нажмите несколько раз посередине корпуса и вдоль его длины. Для освобождения передней боковой панели от внешнего корпуса можно осторожно использовать кухонный нож или металлическую лопатку.

У моего устройства был слегка согнут угол сверху возле кнопки в результате падения. Изогнутый металл мешал вытащить внутреннюю рамку. Чтобы освободить её, пришлось снять заклеенную крышку и кнопку (у неё такие же штифты, как у нижней крышки, будьте осторожны). Изогнутый металл восстановили, прижав его обратно.

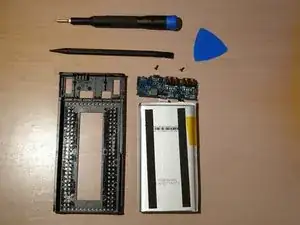

Плата контроллера заряда крепится к рамке двумя небольшими винтами и двумя штырьками по бокам. Снимите винты отвёрткой Philips #000. Аккуратно нажмите на фиксирующие штыри, чтобы освободить плату.

Батарея приклеена к рамке слабым клеем. Используйте инструмент для поддевания или лопатку, чтобы ослабить батарею от рамки.

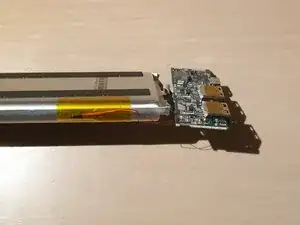

Обратите внимание на температурный датчик, который прикреплён к одной стороне батареи каптоновой лентой. Не отрывайте его при извлечении батареи.

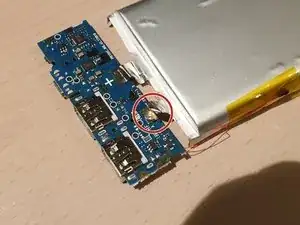

После извлечения компонентов из рамки причина неисправности стала ясна. Отрицательный вывод батареи был оторван от платы контроллера. Он мог быть напряжён при сборке и затем оторваться при ударе от падения на тротуар или другую твёрдую поверхность. Напряжение батареи было измерено как 4.1 В (практически полный заряд).

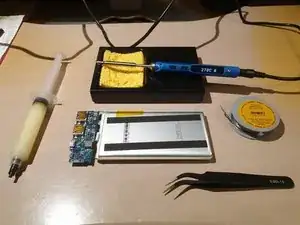

Удалите изогнутый металлический кусочек клеммы батареи с площадки платы контроллера. Если удаление изогнутой части невозможно, распрямите изгиб. Нанесите каплю припоя на контактную площадку.

Нанесите припой на конец полосы клеммы батареи. Держите температуру в диапазоне 250…270 °C.

Литиевые батареи разрушаются от нагрева. Наносите припой на полосу клеммы батареи как можно быстрее.

Слегка согните полосу клеммы батареи пинцетом в форму «U». Это создаст меньшее напряжение на полосе при ударах.

Припаяйте клемму батареи к контактной площадке платы контроллера.

Припаивание изогнутой/оторванной клеммы батареи решило проблему мерцания светодиода. Павербанк теперь может заряжать телефон и сам заряжаться.

Соберите павербанк в обратном порядке. Установите плату контроллера и батарею обратно в рамку.

При установке батареи постарайтесь расположить её так, чтобы полосы клемм не испытывали напряжения. Это может предотвратить повреждения, требующие разборки при случайном падении.

Вставьте собранную внутреннюю рамку в внешний корпус. Закрутите её обратно двумя винтами #0. Установите крышку на место.

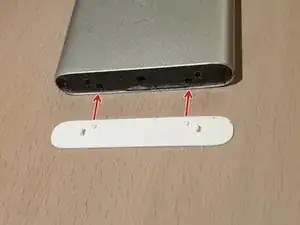

Задняя крышка имеет только одно возможное положение. На задней стороне есть два выступа, а на нижней части внешнего корпуса — два отверстия для них. Смотрите фото.
