Замена экрана Casio fx-9750GII
В этом руководстве пошагово показано, как заменить разбитый или повреждённый экран графического калькулятора Casio fx-9750GII.

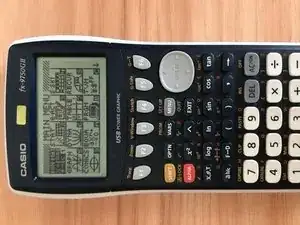

Дисплей отображает результат ввода с клавиатуры. Повреждённый экран будет показывать искажённое изображение.
Перед началом ремонта выньте батарейки типа DC из отсека на задней части калькулятора. При наличии трещин или осколков экрана проявляйте особую осторожность. При необходимости наденьте резиновые перчатки для защиты рук.
Шаг 1
Выключите калькулятор и переверните его так, чтобы задняя панель была сверху.

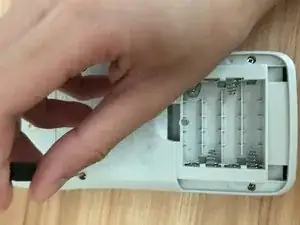

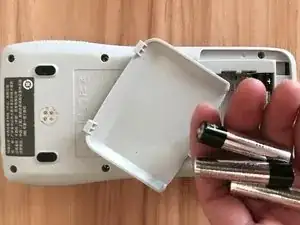

Сдвиньте крышку отсека для батареек и извлеките все элементы питания.
Шаг 2

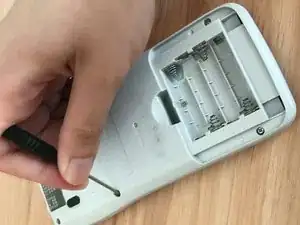

Отверткой выкрутите винты на задней панели калькулятора.
Шаг 3

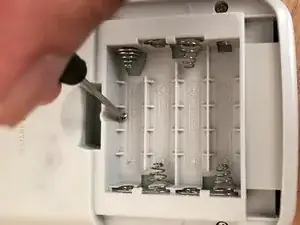

Осторожно выкрутите винт из отсека для батареек.
Шаг 4

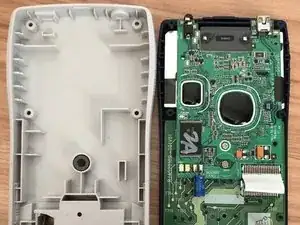

Снимите заднюю крышку калькулятора.
Будьте осторожны с пружиной, показанной на второй фотографии. Эта пружина является контактом питания батареи.
Шаг 5

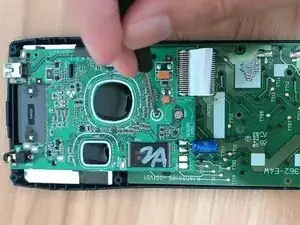

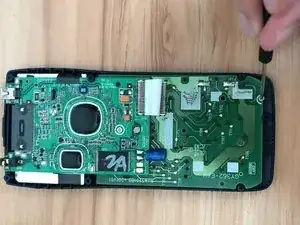

Выверните винты, крепящие плату.
Шаг 6

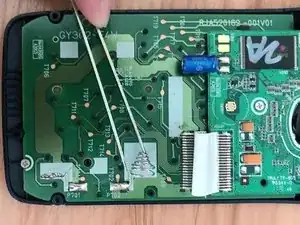

С помощью пинцета отсоедините кабель дисплея от платы.
Извлеките экран калькулятора.
Установите новый экран.
Шаг 7

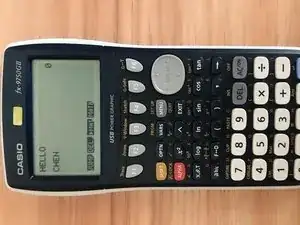

Установите плату и заднюю крышку на место, затем вставьте батарейки и проверьте работу нового экрана.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
