Замена внешней оболочки Wolf Gourmet WGTR102S

Если вам нужно получить доступ к внутренней части тостера для устранения неполадок, начните с удаления внешней оболочки с помощью этого руководства.

Шаг 1

С помощью лопатки подденьте резиновые детали на дне каждой ножки тостера.

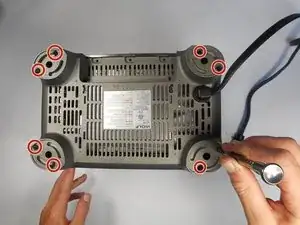

Удалите восемь винтов по 8 мм на каждой ножке тостера, используя отвертку с треугольным наконечником Y1.

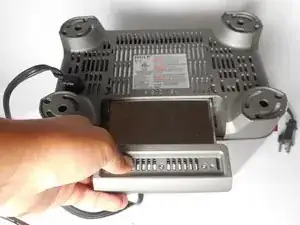

Удалите сборник крошек, расположенный на дне тостера.

Удалите три винта по 8 мм, используя отвертку с треугольным наконечником Y1.

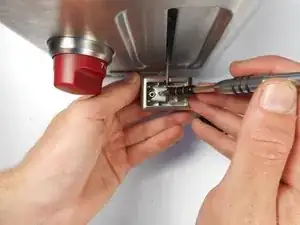

Удалите два винта по 8 мм на дне рычага подачи, используя отвертку с треугольным наконечником Y1.

После удаления винтов снимите черную пластиковую крышку с дна рычага подачи.

Удалите последний винт по 8 мм в рычаге подачи.

Теперь рычаг можно отвести от всего устройства.

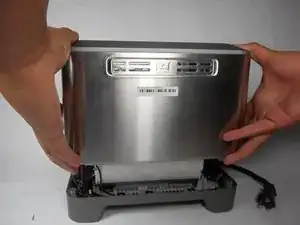

Удалите внешнюю оболочку тостера, поднимая ее прямо вверх.

Медленно удаляйте внешнюю оболочку. Отключите заземляющий провод, прежде чем полностью отделять оболочку от внутренних компонентов.

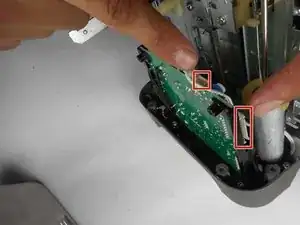

Отключите жгут проводов, который соединяет лампочки и печатную плату, разъединив два пластиковых разъема.

Снимите внешнюю оболочку с устройства.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
