Замена аудиоразъема Sony NWZ-E473
При выполнении данного руководства не повредите процессор или материнскую плату.
Шаг 1
Используйте отвертку Phillips #00, чтобы открутить два винта длиной 5 мм, расположенных на нижней части задней стороны устройства.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы ослабить нижнюю часть устройства.
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы ослабить верхнюю панель устройства.
Шаг 4
Используйте отвертку Phillips #00, чтобы открутить два винта длиной 3 мм, расположенных под верхней панелью устройства.
Шаг 5
Снимите заднюю крышку с устройства.
Шаг 6

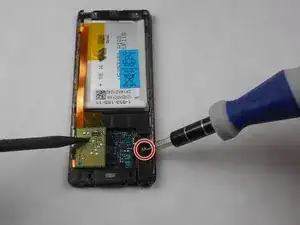

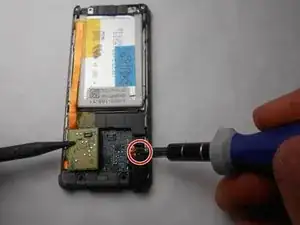

Открутите один винт длиной 2,5 мм с использованием отвертки Phillips #00 на нижней правой стороне устройства, расположенный рядом с аудиоразъемом.
Шаг 7
Отключите соединение разъема для наушников от материнской платы с использованием любого инструмента для удаления черной аудио детали, которую необходимо заменить.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
