Замена разъема для наушников Creative Zen V Plus
Перед заменой разъема для наушников ознакомьтесь с разделом по устранению неполадок для Creative Zen V Plus. Вам также потребуется знать, как делать выпайку и пайку компонентов, поэтому обязательно изучите это с помощью Как паять и выпаивать соединения!
Шаг 1
Найдите пазы вокруг кнопок на передней панели и аккуратно снимите панель. Это можно сделать без использования каких-либо инструментов.
Шаг 2
Используя пластиковый инструмент для открытия, поместите тонкий плоский конец между пазом, проходящим по боковой стороне устройства.
Поворачивая, отсоедините панель управления от устройства.
Шаг 3
Найдите паз вокруг внешней стороны зеленой секции. Используйте антистатическую лопаточку, чтобы медленно поднять пластиковую панель.
Шаг 4
После удаления зеленой секции найдите паз вокруг дисплея. Вставьте антистатическую лопаточку и аккуратно поднимите дисплей.
Шаг 5
Дисплей можно поднять, но будьте осторожны, чтобы не повредить кабели, соединяющие его с материнской платой.
Удалите винт, расположенный под дисплеем, с помощью отвертки с головкой Phillips 00.
Шаг 6
Поднимите материнскую плату и дисплей. Они приклеены к основанию, поэтому потребуется немного силы. Будьте осторожны, так как плата хрупкая.
Шаг 7

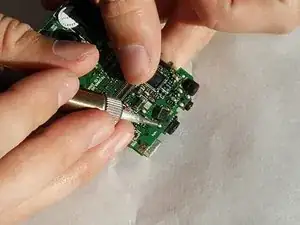

Найдите металлические круги, удерживающие разъем для наушников на логической плате. С помощью паяльника выпаяйте эти круги и удалите разъем для наушников.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
