Замена светодиодов (LED) в Sharper Image iPulse SI325

Электроника

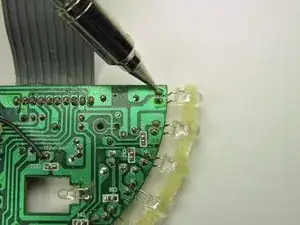

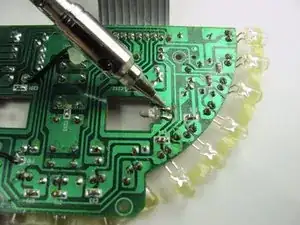

В этом руководстве показано, как заменить светодиоды внутри устройства. Потребуется пайка, поэтому при необходимости обратитесь к этой странице по технике пайки страница.

Шаг 1

Осторожно расположите устройство так, чтобы кнопки и динамики были направлены вниз.

Отсоедините шнур питания от разъёма «DC Input».

Шаг 2

Удалите четыре винта 12 мм с крестообразной головкой Phillips #2, расположенные по внешнему краю белого корпуса.

Будьте осторожны! Внизу устройства имеются две маленькие пластиковые защёлки, которые легко ломаются и удерживают корпус вместе.

После снятия винтов поднимите устройство так, чтобы серая этикетка на дне была обращена к вам.

Разместив большие пальцы по обе стороны от серой этикетки, медленно нажимайте обеими большими пальцами, пока корпус не щёлкнет и не откроется.

Появится небольшой зазор при освобождении двух защёлок.

Не разъединяйте половины корпуса полностью. Они удерживаются проводом динамика.

Шаг 3

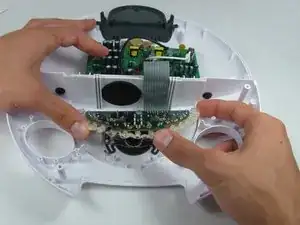

Возьмитесь за обе стороны верхней круглой части корпуса и аккуратно откройте её, как ракушку. Нижние части двух половин соединены проводом динамика. Не раздвигайте более чем на 1 сантиметр.

Возьмитесь за любую сторону верхней круглой части корпуса и осторожно откройте устройство, чтобы получить доступ к внутренним компонентам.

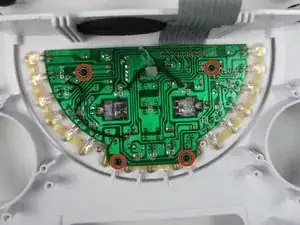

Положите устройство так, чтобы все внутренние компоненты были направлены вверх.

Шаг 4

Отсоедините провод динамика от материнской платы, плотно удерживая чёрный и красный провода близко к месту соединения двумя пальцами и вытащив разъём.

Покачивание разъёма туда-сюда при вытягивании облегчит его снятие.
