Замена материнской платы Sharper Image iPulse SI325

Аккуратно разместите устройство так, чтобы кнопки и динамики были обращены вниз.

Отключите сетевой шнур от «DC Input».

Удалите четыре винта Phillips #2 длиной 12 мм, расположенные по внешнему краю белого корпуса.

Будьте осторожны! В нижней части устройства имеются две маленькие пластиковые защелки, которые легко ломаются.

После удаления винтов поднимите устройство так, чтобы серая этикетка на дне была обращена к вам.

Разместите большие пальцы по обе стороны от серой этикетки и медленно надавите обоими большими пальцами, пока корпус не отщелкнется.

Откроется небольшой зазор, когда две защелки освободятся.

Пока не раздвигайте две половины корпуса полностью. Они соединены проводом динамика.

Схватите обе стороны верхней круглой части корпуса и осторожно откройте его как ракушку. Нижние части двух половин соединены проводом динамика. Не раздвигайте более чем на 1 сантиметр.

Схватите любую сторону верхней круглой части корпуса и аккуратно откройте устройство, чтобы открыть все внутренние компоненты!

Положите устройство таким образом, чтобы все внутренние компоненты были обращены вверх.

Переверните устройство так, чтобы внутренняя часть была обращена вниз.

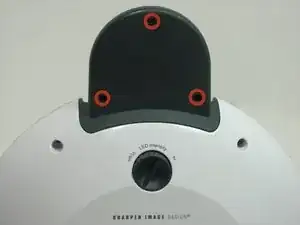

Удалите три винта Phillips #1 длиной 7 мм, соединяющие блок Zipconnect.

Снова переверните устройство так, чтобы вы видели внутренности.

Блок Zipconnect выйдет вверх, но останется прикреплённым проводом к материнской плате.

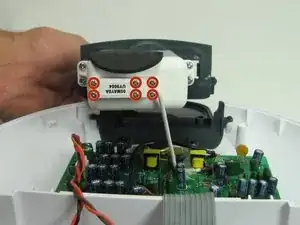

Удалите шесть винтов Phillips #1 длиной 7 мм, которые крепят блок Zipconnect и отсоединяют его от материнской платы, и отложите блок в сторону.

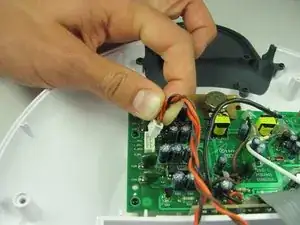

Отсоедините провод динамика от материнской платы, крепко захватив провода близко к разъёму двумя пальцами и вытащив разъём.

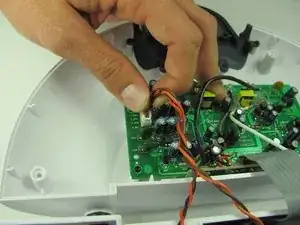

Движения разъёма туда-сюда при вытягивании упростят снятие.

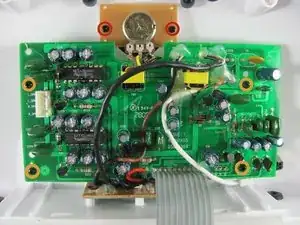

Удалите два винта Phillips #1 длиной 11 мм, крепящие маленькую коричневую печатную плату к пластиковому корпусу.

Также удалите четыре винта Phillips #1 длиной 11 мм, крепящие материнскую плату к пластиковому корпусу.

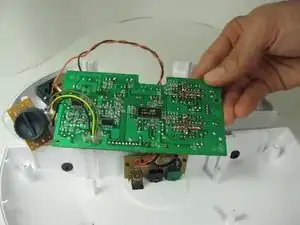

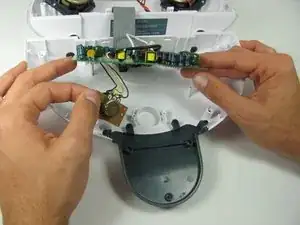

Поднимите одновременно материнскую плату и коричневую плату, на которой расположен регулятор интенсивности подсветки.

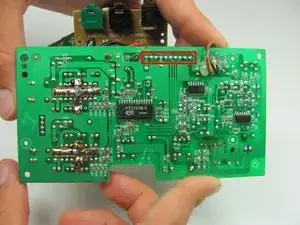

Переверните материнскую плату и удалите пайку, соединяющую широкий плоский серый провод.
