Замена регулятора интенсивности света Sharper Image iPulse SI325
В этом руководстве показана замена регулятора интенсивности света, управляющего яркостью светодиодов. Регулятор расположен на задней стороне устройства с той же стороны, что и входы.
Шаг 1
Осторожно расположите устройство так, чтобы кнопки и динамики были обращены вниз.
Отключите сетевой шнур от «DC Input».
Шаг 2
Удалите четыре винта с крестообразным шлицем #2 длиной 12 мм, расположенные по внешнему краю белого корпуса.
Будьте осторожны! Внизу устройства есть две маленькие пластиковые защёлки, которые легко сломать.
После удаления винтов поднимите устройство так, чтобы серая наклейка на дне была обращена к вам.
Разместив большие пальцы по обеим сторонам серой наклейки, медленно нажмите обоими большими пальцами, пока корпус не щёлкнет и не откроется.
При высвобождении двух защёлок образуется небольшой зазор.
Не разъединяйте половины корпуса пока что. Они соединены проводом динамика.
Шаг 3
Возьмите обе стороны верхней круглой части корпуса и аккуратно откройте его как раковину. Нижние части двух половин соединены проводом динамика. Не раздвигайте более чем на 1 сантиметр.
Возьмите любую из сторон верхней круглой части корпуса и аккуратно откройте устройство, чтобы получить доступ ко всем внутренним элементам!
Положите устройство так, чтобы все внутренние компоненты были обращены вверх.
Шаг 4
Переверните устройство так, чтобы внутренности были обращены вниз.

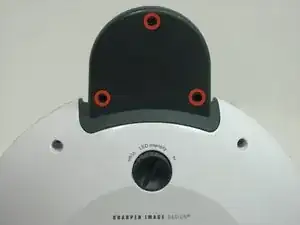

Удалите три винта Phillips #1 длиной 7 мм, соединяющие блок Zipconnect.
Шаг 5
Снова переверните устройство так, чтобы вы смотрели на внутренности.

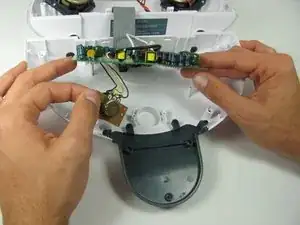

Блок Zipconnect поднимется, но останется подключён проводом к материнской плате.
Удалите шесть винтов Phillips #1 длиной 7 мм, крепящих блок Zipconnect к материнской плате, и отложите блок в сторону.
Шаг 6

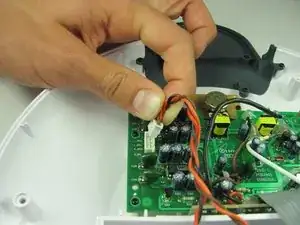

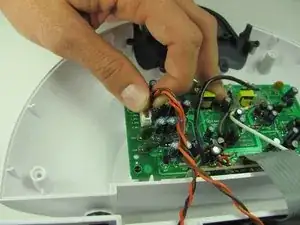

Далее отсоедините провод динамика от материнской платы, крепко удерживая провода как можно ближе к разъёму двумя пальцами и вытащив разъём.
Движение разъёма взад-вперёд при вытягивании облегчит снятие.
Шаг 7
Удалите два винта Phillips #1 длиной 11 мм, крепящих маленькую коричневую плату к пластиковому корпусу.
Также удалите четыре винта Phillips #1 длиной 11 мм, крепящих материнскую плату к пластиковому корпусу.
Шаг 8

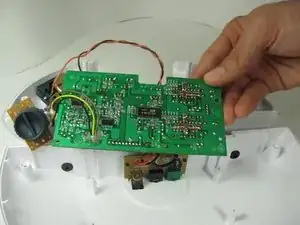

Поднимите материнскую плату и коричневую плату с регулятором интенсивности света и переверните материнскую плату.
Шаг 9

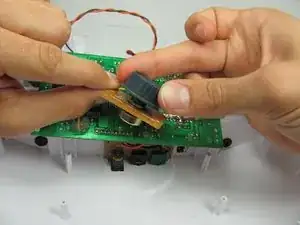

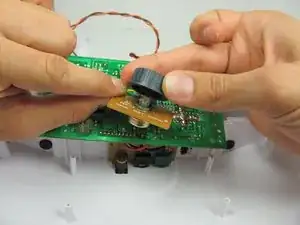

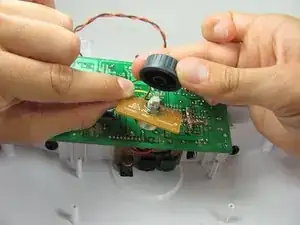

Держите коричневую плату одной рукой, а регулятор интенсивности света двумя пальцами другой руки и аккуратно разъедините их.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
