Замена аккумулятора в колонке Brookstone Big Blue Party/360

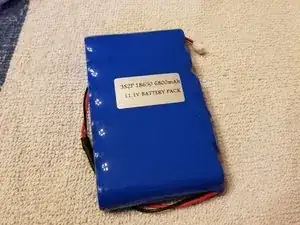

Аккумулятор, используемый в этих колонках, — литий‑ионный блок 11.1 В 4400 мА·ч, конфигурация 3S2P из 18650 элементов. В блоке всего 6 элементов. Батарейный блок защищён внутренней печатной платой. Вы можете собрать свой собственный блок, но я настоятельно рекомендую покупать предварительно собранный блок из элементов известных производителей высокого качества. Вот один из вариантов.

Оригинальный разъём Big Blue Party — 2‑контактный JST‑XH 2.54 мм, 2P. Его можно приобрести во многих местах. Даже на eBay продают такие разъёмы с присоединёнными проводами. Обратите внимание на полярность проводов! Многие продавцы продают эти разъёмы с проводами, подключёнными в противоположной полярности по сравнению с аккумулятором Big Blue. Вы всегда можете использовать свой старый разъём.

Оригинальный разъём Big Blue Party можно подключить простым припаиванием проводов к выводам аккумулятора. Ещё раз: обратите внимание на полярность!

Разъём Big Blue Party 360 — 3‑контактный JST‑XH 2.54 мм, 3P. Его также можно приобрести во многих местах, включая eBay с проводами. Обратите внимание на полярность проводов! Многие продавцы продают эти разъёмы с проводами, подключёнными в обратной полярности по сравнению с аккумулятором Big Blue. Вы всегда можете использовать свой старый разъём.

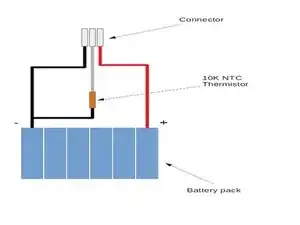

Разъём Big Blue Party 360 значительно сложнее. Для работы, как у оригинального аккумулятора, потребуется NTC‑термистор 10 кОм. Рекомендуемый тип — с осевым выводом. Эти термисторы продаются у многих поставщиков; вот один из множества вариантов. Вам нужно подключить разъём к батарейному блоку следующим образом (см. схему):

Положительный (красный) провод на разъёме соединяется непосредственно с положительным (красным) проводом батарейного блока.

Средний (белый) провод на разъёме подключается к одной из сторон NTC‑термистора (какая сторона — не важно). Другая сторона термистора подключается к отрицательному (чёрному) проводу батарейного блока.

Отрицательный (чёрный) провод на разъёме соединяется непосредственно с отрицательным (чёрным) проводом батарейного блока.

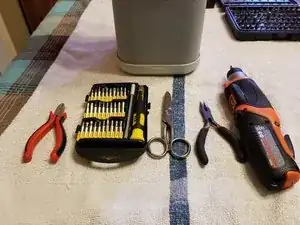

Подготовьтесь заранее

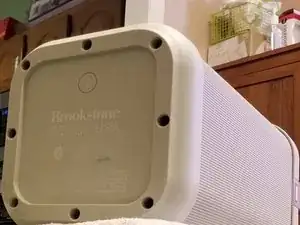

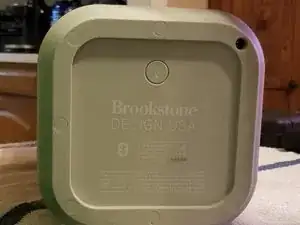

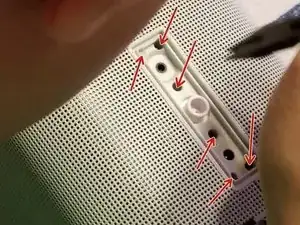

Используйте тонкую плоскую отвёртку, чтобы поддеть эти элементы.

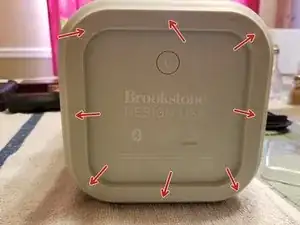

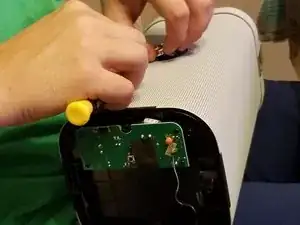

Удалите винты.

Снимите крышку.

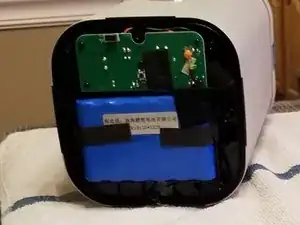

Снимите изоленту.

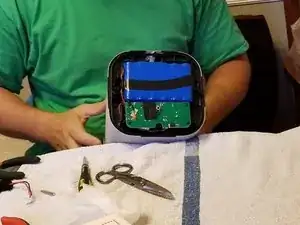

Удалите аккумулятор.

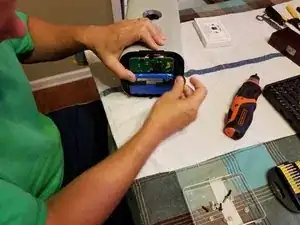

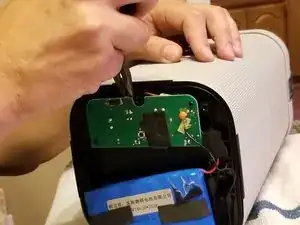

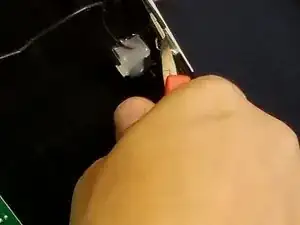

Используйте маленькие плоскогубцы, чтобы отключить разъём аккумулятора от платы.

Осторожно протяните провод под печатной платой.

У 360‑й версии разъём может быть сложнее для удаления.

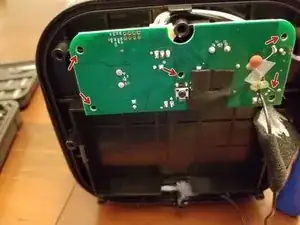

Снимите печатную плату, выкрутив 5 винтов с крестообразной шлицем.

Отодвиньте плату назад.

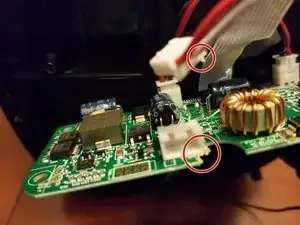

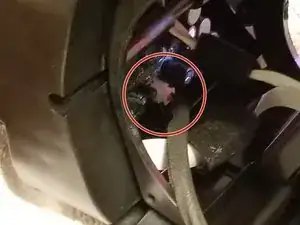

Разъём приклеен на клей (Почему????). Я использовал тонкую плоскую отвёртку, чтобы аккуратно соскоблить клей. Возможно, придётся прогреть феном, если он не поддаётся.

Учтите, что этот разъём имеет три контакта. Вам потребуется аккумулятор, специально изготовленный для Big Blue 360.

Вставьте новый аккумулятор в отсек.

Зафиксируйте его электрической изолентой.

Протяните провод под печатной платой к разъёму.

Подключите новый аккумулятор к плате.

Установите нижнюю крышку.

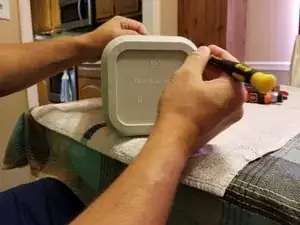

Зафиксируйте винтами.

Верните резиновые заглушки на место.

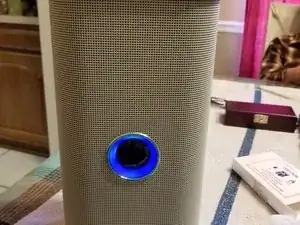

Включите колонку для проверки работы.

Выполните шаги 1–4.

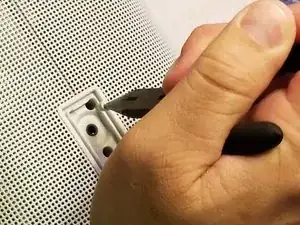

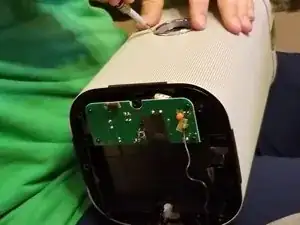

Снимите окантовку кнопки питания, поддев её маленькой плоской отвёрткой.

Снимите 6 заглушек винтов с панели разъёмов. Обратите внимание, что 2 заглушки в центре длиннее, чем в углах.

Удалите 6 винтов, крепящих панель разъёмов, маленькой крестообразной отвёрткой.

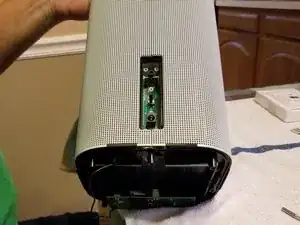

Снимите панель.

К нижней решётке припаян провод. Вам нужно будет отрезать или распаять этот провод, чтобы снять решётку.

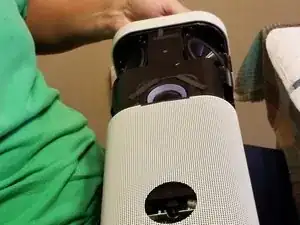

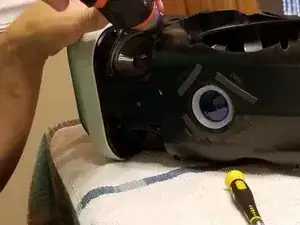

Сдвиньте решётку и снимите её.

Наденьте её на голову.

Удалите 6 винтов с крестообразной шлицем, крепящих мембрану.

Выдавите её наружу.

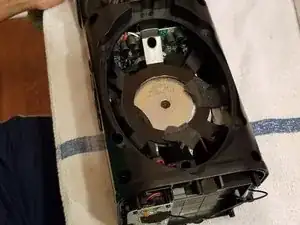

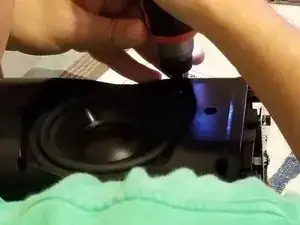

Удалите 4 винта с крестообразной шлицем, крепящие сабвуфер.

Выдавите его сзади.

Отключите его от платы усилителя.

Четыре твитера подключены последовательно и припаяны к плате усилителя. Если необходимо их снять, потребуется перерезать или выпаять провод.

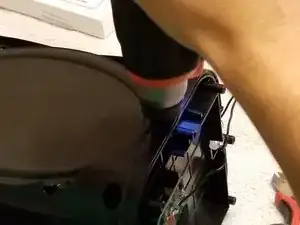

Удалите 4 винта с крестообразным шлицем, удерживающие динамик на месте.

Снимите динамик.

Обратите внимание, что крепление динамика имеет вырезы для свободного доступа винтов. Поэтому оно устанавливается только в одном положении.

Демонтаж можно продолжить самостоятельно. Остальные винты открыты и легко доступны.

При возвращении решётки на место потребуется припаять провод, который был отключён при разборке.
