Замена боковых колонок на дисплее Sony PlayStation 3D

Электроника

Выпущен 13 ноября 2011 года, это единственная модель, когда-либо выпущенная. Для разборки потребуется отвертка и немного поддевания. Модель # CECH-ZED1U

Шаг 1

Снимите основание, нажав на кнопку и выдвинув устройство.

Шаг 2

Снимите крышку порта USB с задней панели с помощью металлической лопатки.

Это предотвратит падение крышки под заднюю панель после её снятия.

Шаг 3

Отверткой Phillips #02 удалите шесть винтов длиной 6 мм с головкой 6 мм с задней панели.

Отверткой Phillips #02 удалите десять винтов длиной 6 мм с головкой 8 мм с задней панели.

Эти винты имеют разные резьбы и должны храниться отдельно.

Шаг 4

Снимите заднюю панель с помощью пластикового инструмента для открытия, аккуратно поддевая вокруг всей панели.

Будьте осторожны, чтобы не сломать пластиковые защелки, удерживающие панель.

После отделения панель легко поднимается.

Шаг 5

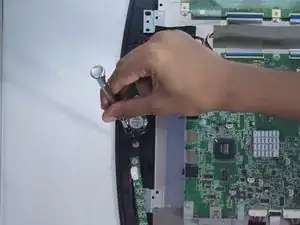

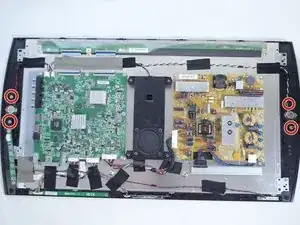

Отверткой Phillips #01 удалите четыре винта длиной 5 мм с головкой 7 мм из сборки (по два на каждую боковую колонку).

Шаг 6

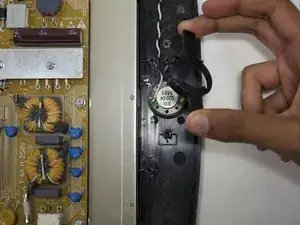

Снимите пластиковую панель, закрывающую динамик.

При сборке убедитесь, что стрелка на пластиковой панели направлена вверх.

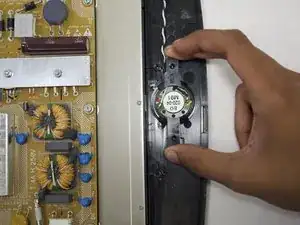

Поднимите динамик из его удерживающей ячейки.

Шаг 7

Перевод руководства с ifixit.com
