Замена оптического привода RCA 22” DECK215R HDTV

Перед разборкой телевизора убедитесь, что все кабели отключены от источника питания, чтобы избежать серьезных травм или смерти от электрического удара.

Положите телевизор экраном вниз.

Открутите четыре винта длиной 12 мм с крестообразным шлицем №2, крепящих подставку к задней панели телевизора. Поддерживайте телевизор снизу при выкручивании винтов, чтобы нижняя часть не упала на стол.

Снимите подставку, аккуратно подняв её от задней панели телевизора.

Открутите двенадцать винтов длиной 6 мм с крестообразным шлицем №2 из центральной части задней крышки телевизора.

Открутите семь винтов длиной 9 мм с крестообразным шлицем №2 с внешнего края задней крышки телевизора.

Удерживая экран, медленно потяните заднюю панель вверх, следя за тем, чтобы не повредить оставшийся шлейф.

Положите телевизор таким образом, чтобы задняя панель лежала на столе, а экран был вертикально.

Горизонтально отклейте ленту, закрывающую шлейф.

Сожмите фиксаторы с обеих сторон разъёма шлейфа, чтобы отсоединить его от панели экрана.

Снимите экран, чтобы изолировать заднюю панель.

Найдите материнскую плату на задней крышке.

Отсоедините заземляющий провод от материнской платы, аккуратно подняв его вверх, как показано на изображении.

Открутите шесть винтов длиной 6 мм с крестообразным шлицем №2 по периметру материнской платы.

Осторожно: Перед снятием материнской платы будьте осторожны с множеством конденсаторов, которые могут нанести серьёзный вред или привести к смерти. Используйте разрядный зонд, чтобы безопасно снять опасный заряд с конденсаторов. По следующей ссылке доступно обучающее видео, которое покажет, как правильно выполнить этот шаг: https://www.youtube.com/watch?v=M-AIbrbT....

Работая с конденсаторами или рядом с ними, надевайте резиновые перчатки и обувь с резиновой подошвой — это повысит безопасность и защитит от поражения электрическим током. Дополнительная информация о технике безопасности доступна на странице безопасности проектов iFixit.

Снимите материнскую плату, ухватившись за резиновую заглушку, как показано, и подняв плату из пластикового корпуса.

Аккуратно переверните материнскую плату и найдите девятнадцать конденсаторов.

Обратите внимание на шесть кабелей, подключённых к материнской плате. С усилием потяните каждый разъём кабеля, чтобы отсоединить его.

Открутите по четыре винта длиной 11 мм с крестообразным шлицем №2 с каждого угла пластикового корпуса DVD-привода.

Освободите кабель, состоящий из пяти серых проводов, из-под чёрной платы.

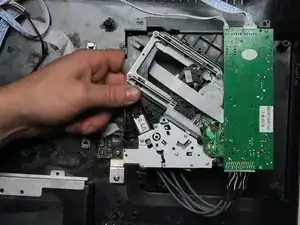

Поднимите DVD-привод из его пластикового корпуса, как показано на изображении.

На этом шаге требуется работа с конденсаторами. Перед тем как снимать плату, будьте осторожны с множеством конденсаторов, которые могут нанести серьёзный вред или привести к смерти. По следующей ссылке доступно обучающее видео, которое покажет, как правильно выполнить этот шаг: https://www.youtube.com/watch?v=M-AIbrbT....

Работая с конденсаторами или рядом с ними, надевайте резиновые перчатки и обувь с резиновой подошвой — это повысит безопасность и защитит от поражения электрическим током. Дополнительная информация о технике безопасности доступна на странице безопасности проектов iFixit.

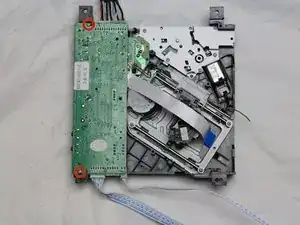

Открутите два винта длиной 6 мм с крестообразным шлицем №0 с зелёной платы.

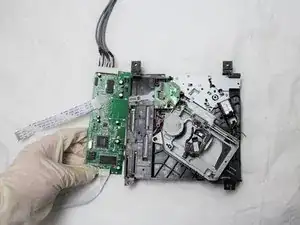

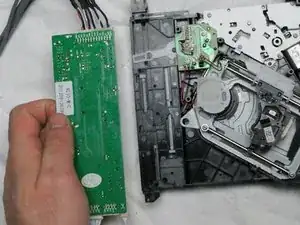

Поднимите плату вверх, чтобы снять её с остальной части DVD-привода.

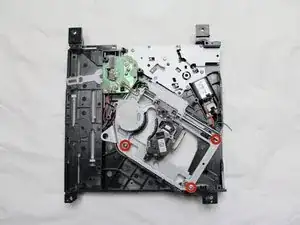

Открутите три винта с шестигранным шлицем T6 длиной 11 мм с концов направляющих оптического привода.

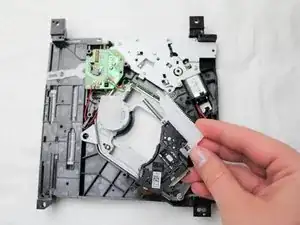

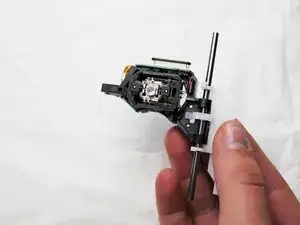

Поднимите направляющие и оптический привод из металлического корпуса.
