Замена цепной платы Samsung UBD-K8500
Этот гид поможет вам заменить цепную плату для Samsung UBD-K8500. Если ваша цепная плата стала неисправной после воздействия тепла, удара, скачков напряжения или перегрузок, воспользуйтесь этим руководством для замены неисправной платы. Фрагментированное соединение от материнской платы к дочерней плате может вызвать сбои и ошибки при чтении дисков.
Шаг 1
Удалите шесть винтов размером 10 мм с обратной стороны устройства с помощью отвертки Philips #0.
Шаг 2
Осторожно поднимите верхнюю панель.
Существует кабель, который необходимо отключить перед полной демонтажем панели.
Отключите кабель, соединяющий верхнюю панель с материнской платой.
Снимите верхнюю панель и отложите в сторону.
Шаг 3

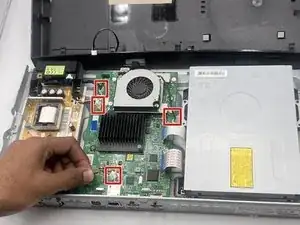

С помощью пальцев осторожно сожмите зажимы четырех соединителей и аккуратно вытяните их из гнезд.
Шаг 4
Осторожно вытяните два синих язычка ленточных соединителей.
Шаг 5

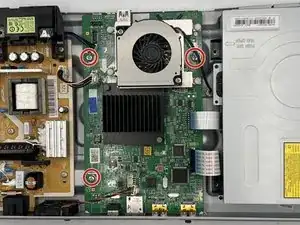

Удалите три винта размером 7 мм с цепной платы с помощью отвертки Philips #0.
Шаг 6

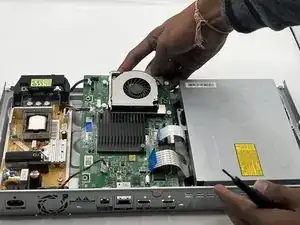

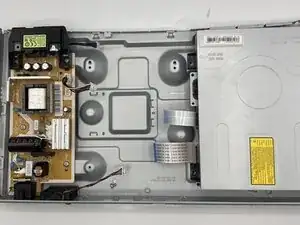

Осторожно вытяните цепную плату.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
