Замена блока чтения дисков в Blu-ray плеере Samsung BD-F7500

Используйте отвёртку Phillips с насадкой #J1, чтобы выкрутить все три (3) винта длиной 10 мм.

Чтобы отсоединить каждый ленточный кабель, крепко схватите жёсткую пластиковую планку, прикреплённую к основе, и потяните вверх.

Будьте осторожны, чтобы не порвать ленточные кабели.

Используя отвёртку с насадкой #J1, выкрутите два (2) винта длиной 7 мм.

Найдите две чёрные защёлки по обеим сторонам лотка для диска. Вторая защёлка расположена в том же месте на противоположной стороне от отмеченной защёлки.

Одновременно сжав обе защёлки, слегка сдвиньте лоток для диска к передней части устройства и выньте лоток вверх.

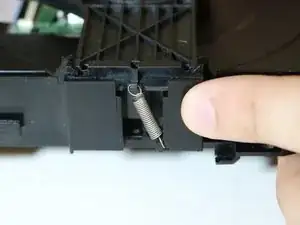

Снимите пружину на боковой стороне лотка для диска, аккуратно стянув её с крючка.

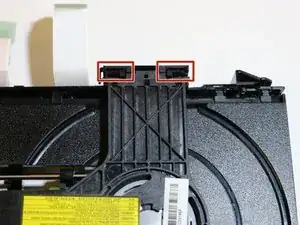

Найдите две чёрные защёлки в конце чёрной планки через лоток для диска. Защёлки находятся на противоположной стороне от пружины.

Одновременно нажав обе защёлки, поднимите чёрную пластиковую планку.

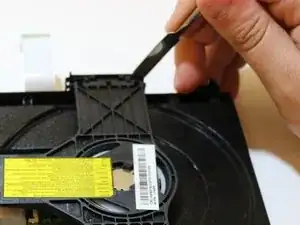

Удобно использовать лопатку: зажать защёлку и одновременно применять лопатку как рычаг.

Защёлки хрупкие, держите постоянное давление, а не резкую силу.

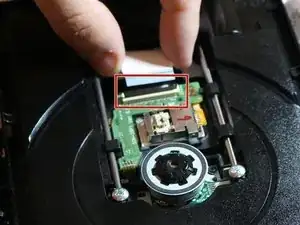

Чтобы отсоединить ленточный кабель, опустите вниз чёрную планку на разъёме.

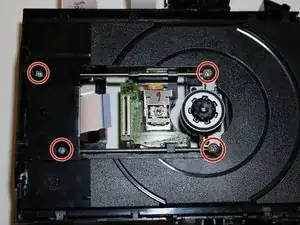

Снимите четыре (4) винта длиной 10 мм, используя отвёртку Phillips с насадкой #J1.

Снимите небольшие металлические планки, потянув их наружу.

Металлические планки должны иметь небольшой люфт, позволяющий вытянуть их. Возможно, будет удобно поджать их снизу лотка для диска.

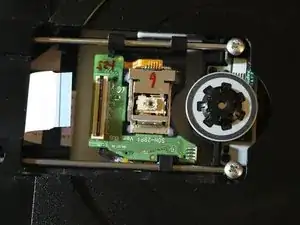

Переверните лоток для диска так, чтобы лазер был направлен вниз.

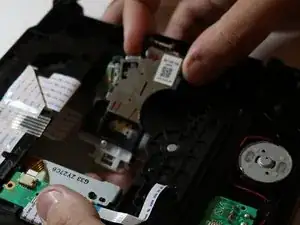

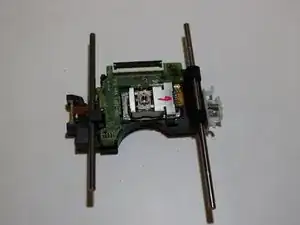

Вытяните блок чтения дисков из лотка.

При вытаскивании лазер, возможно, придётся повернуть на бок.
